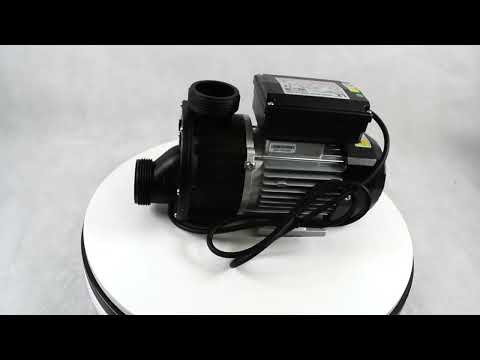

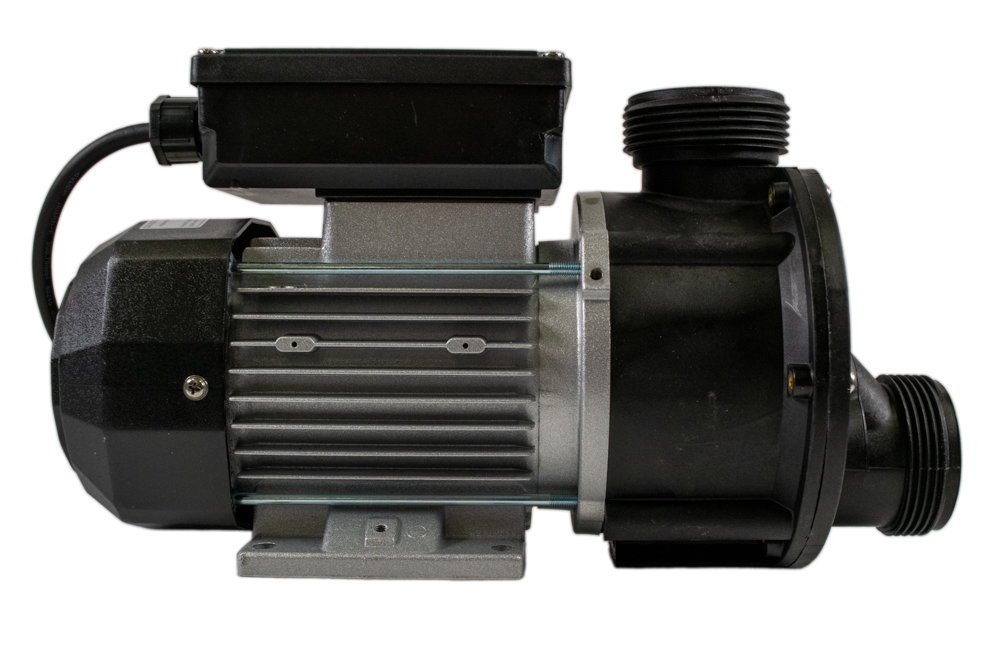

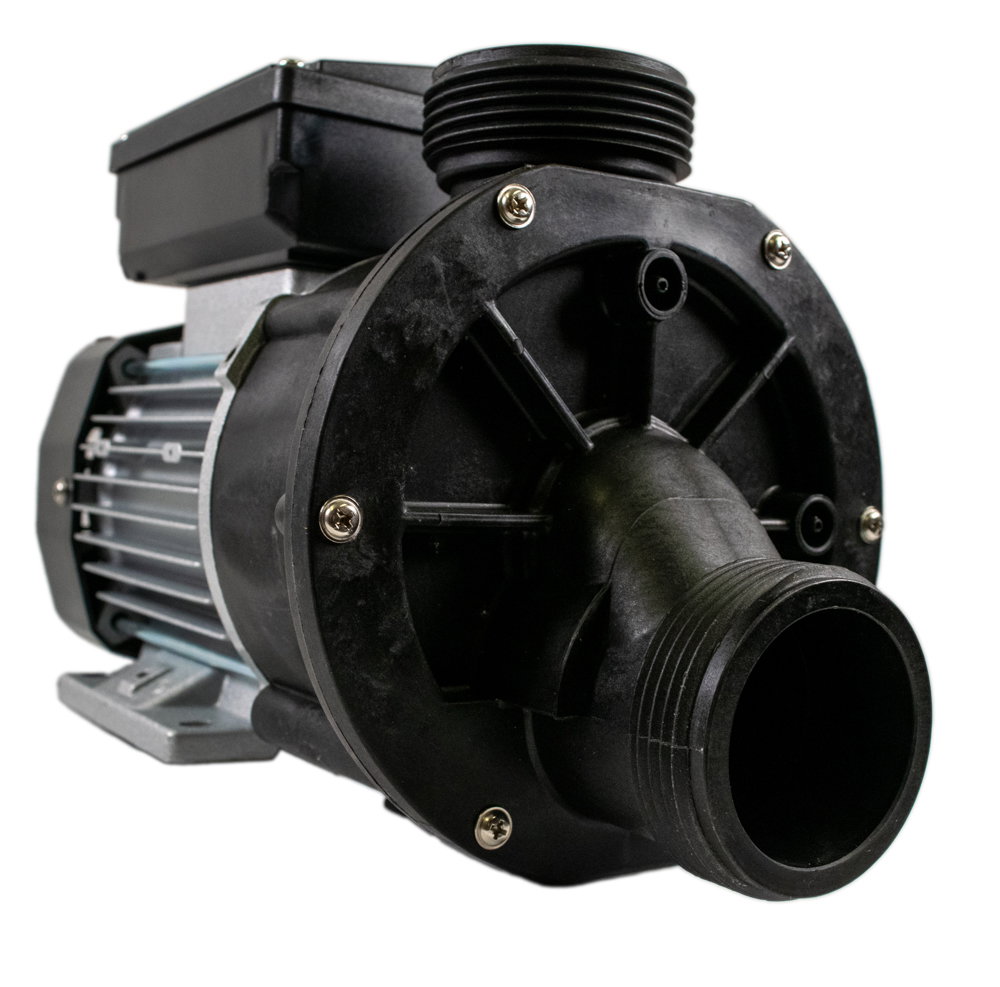

LX Whirlpool är en av de största tillverkarna av pumpar till spabad och bubbelbad. JA-serien inkluderar några av de vanligaste cirkulationspumparna på marknaden, t.ex. JA35, JA50, JA75 och JA100. Vår erfarenhet är att JA35 och JA50 är bland de absolut vanligaste cirkulationspumparna på den svenska marknaden!Den svaga punkten på alla pumpar är axeltätningen (två-delad fjäderbelastad packning som sitter bakom impellern). Sedan slutet av 2016 har dessa pumpar en tätning med nya material som ska vara bättre än den gamla.
Tekniska specifikationer
Jämförelse av modeller |
|---|

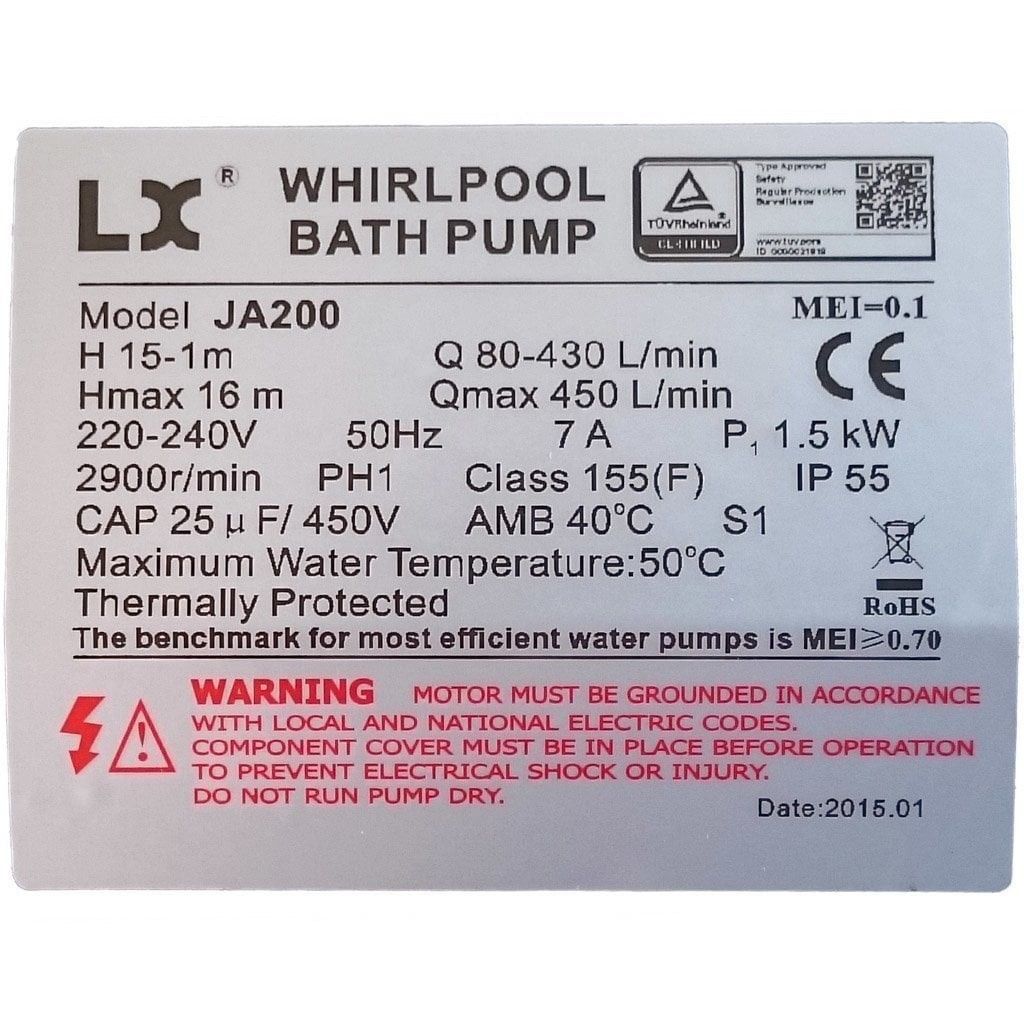

| Modell | EffektkW | Effekthk | StrömA | KondensatorµF | QL/min | QmaxL/min | Hm | Hmaxm | Används främst som |
|---|

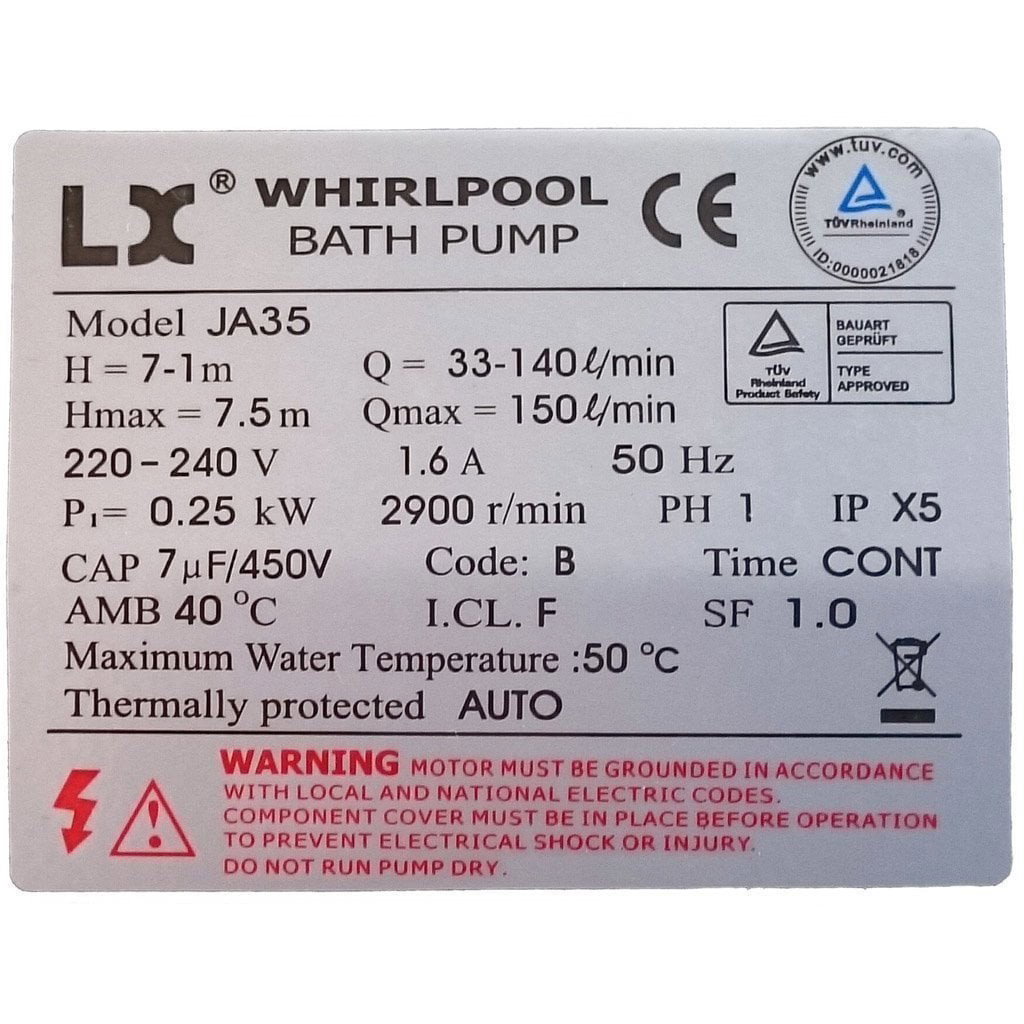

| JA35 | 0.25 | 0.35 | 1.6 | 7 | 33-140 | 150 | 7-1 | 7.5 | Cirkulationspump |

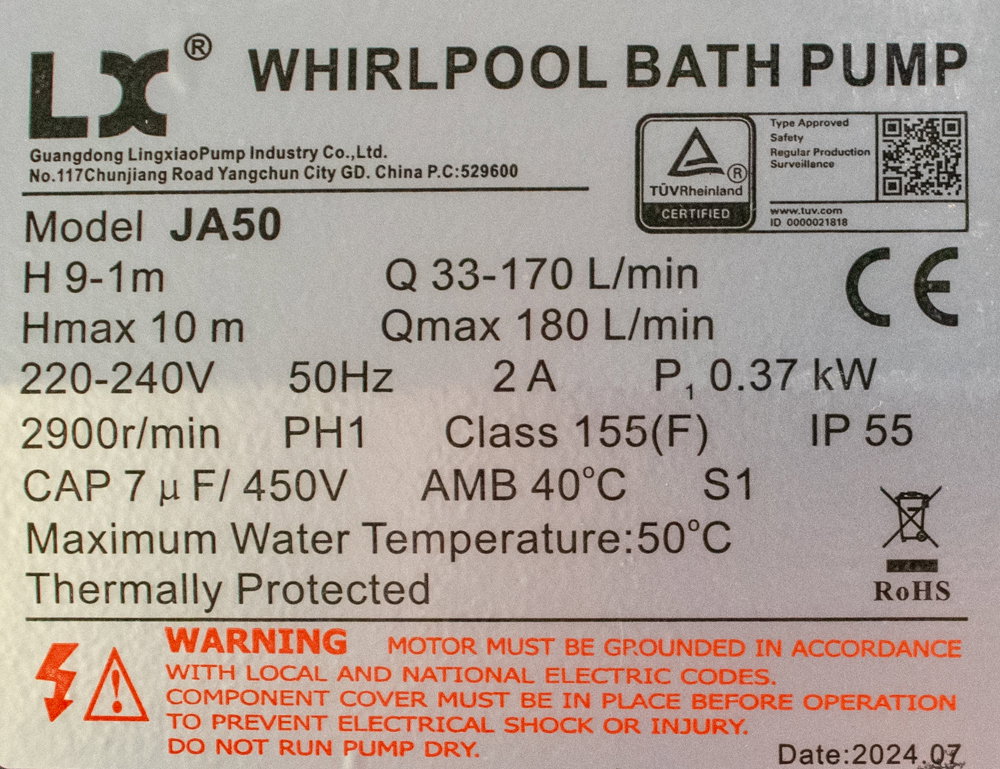

| JA50 | 0.35 | 0.5 | 2.0 | | | | | | Cirkulationspump |

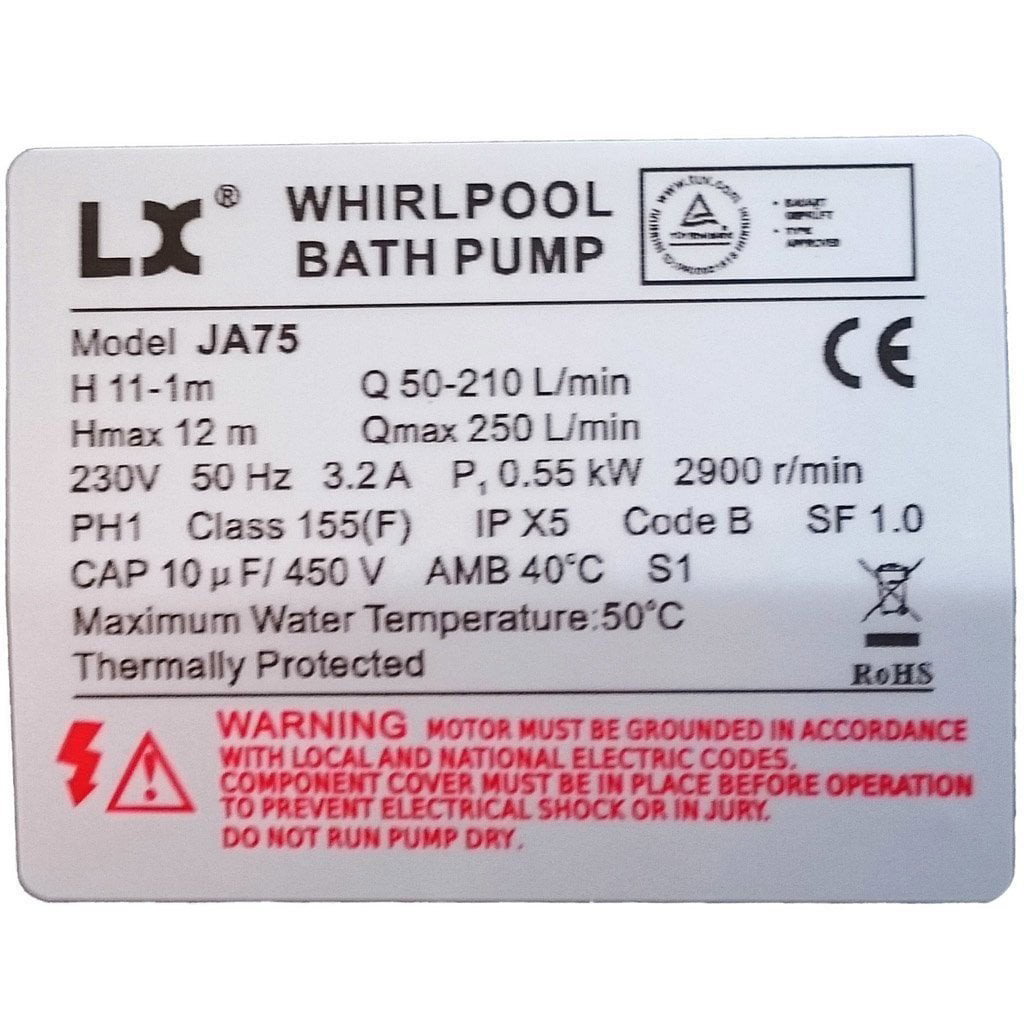

| JA75 | 0.55 | 0.75 | 3.2 | 10 | 50-210 | 250 | 11-1 | 12 | Cirkulationspump |

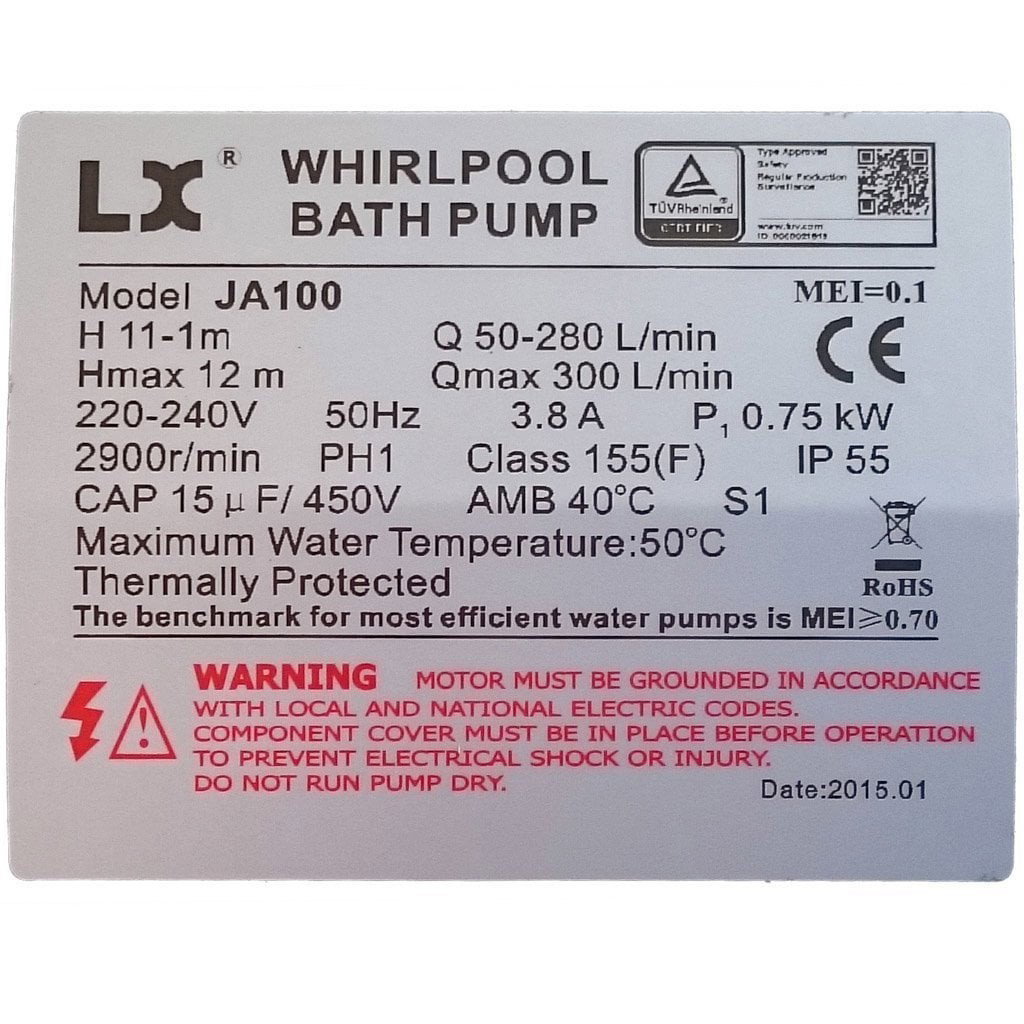

| JA100 | 0.75 | 1.0 | 3.8 | 15 | 50-280 | 300 | 11-1 | 12 | Cirkulationspump eller massagepump |

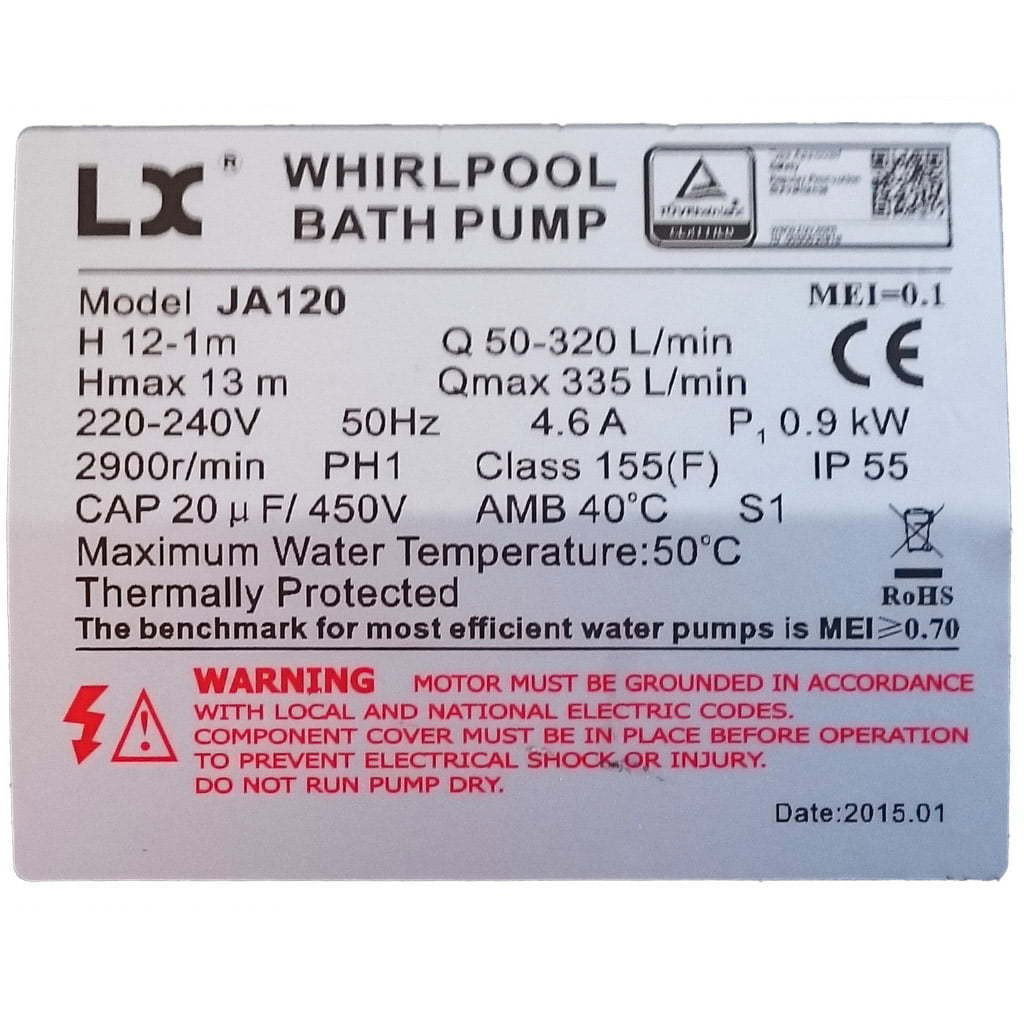

| JA120 | 0.9 | 1.2 | 4.6 | 20 | 50-320 | 335 | 12-1 | 13 | Massagepump |

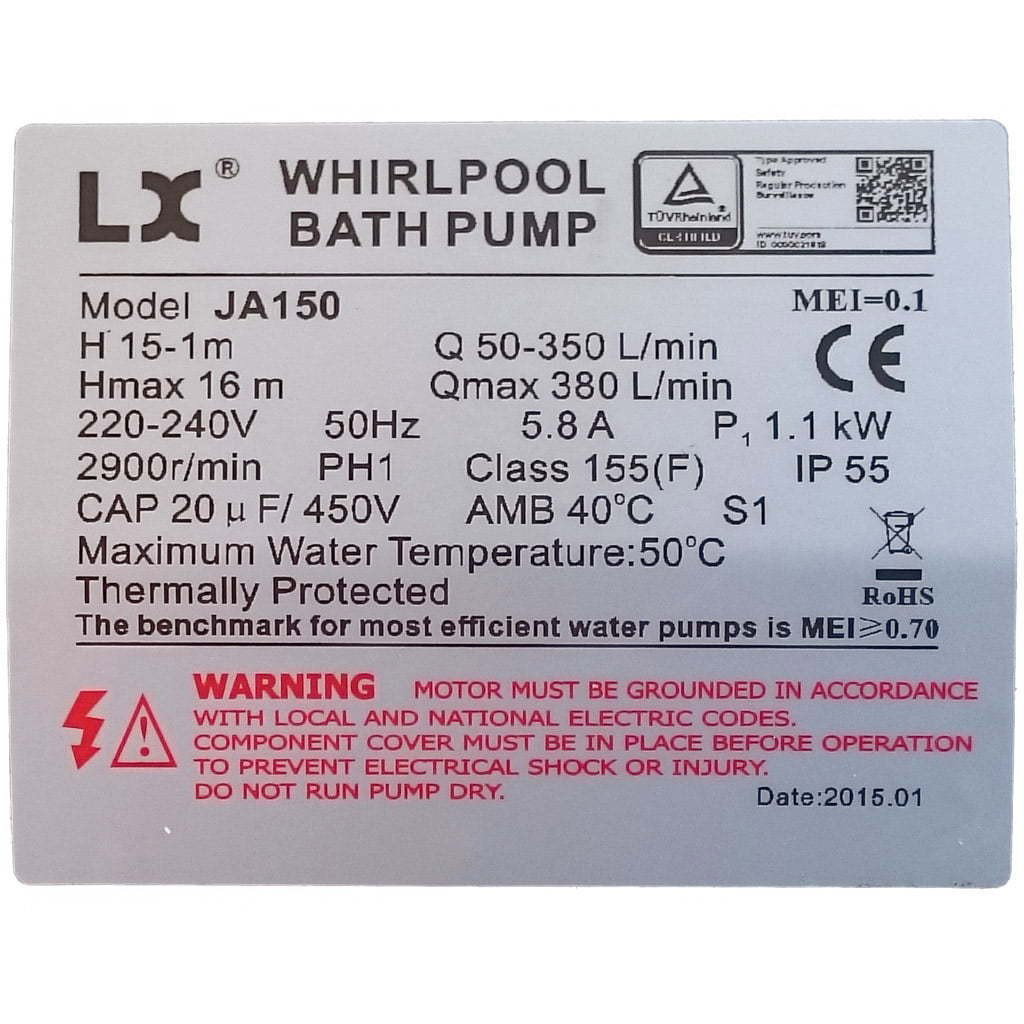

| JA150 | 1.1 | 1.5 | 5.8 | 20 | 50-350 | 380 | 15-1 | 16 | Massagepump |
| JA200 | 1.5 | 2.0 | 7.0 | 25 | 50-430 | 450 | 15-1 | 16 | Massagepump |
Motor |
|---|
| Växlar | 1 växel |
| Motortyp | 2-polig induktionsmotor |
| Spänning | 1-fas 220-240 V / 50 Hz |
| Varv/min | 2900 r/min |

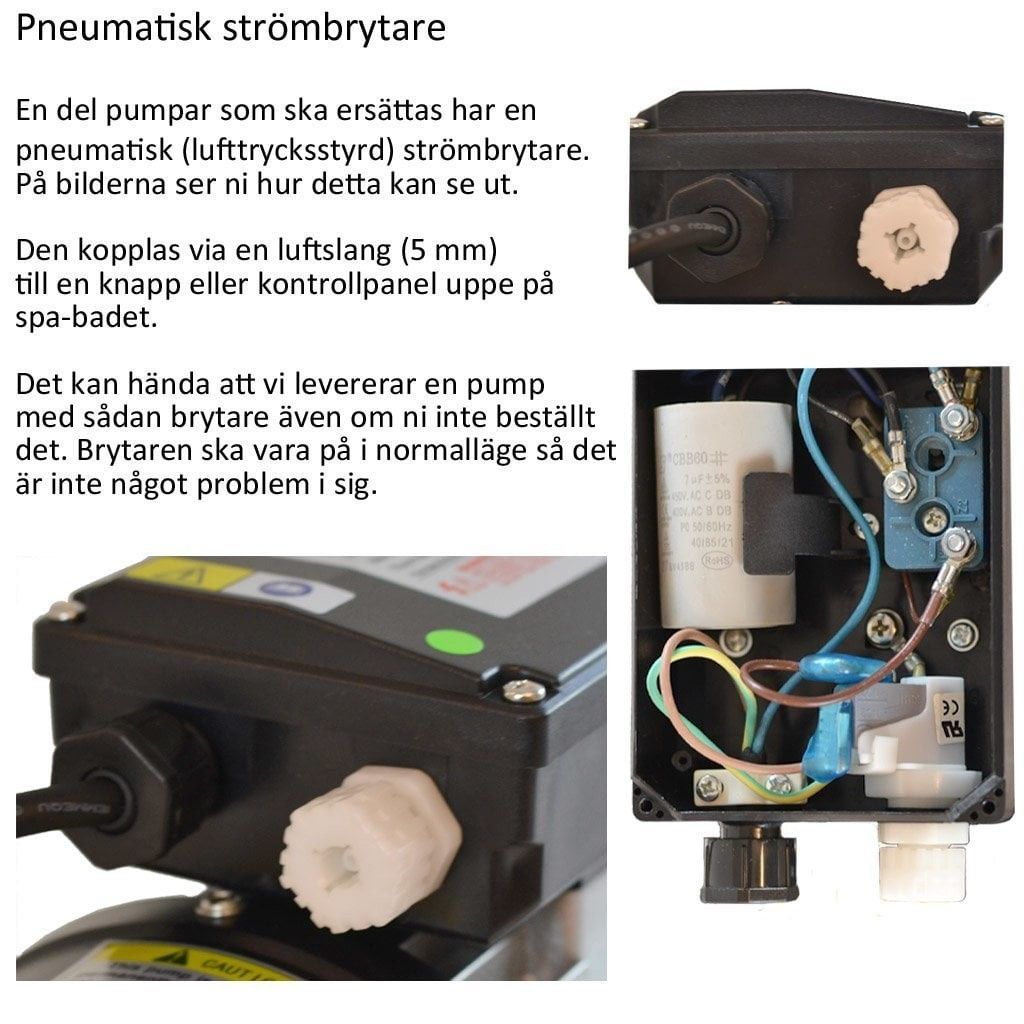

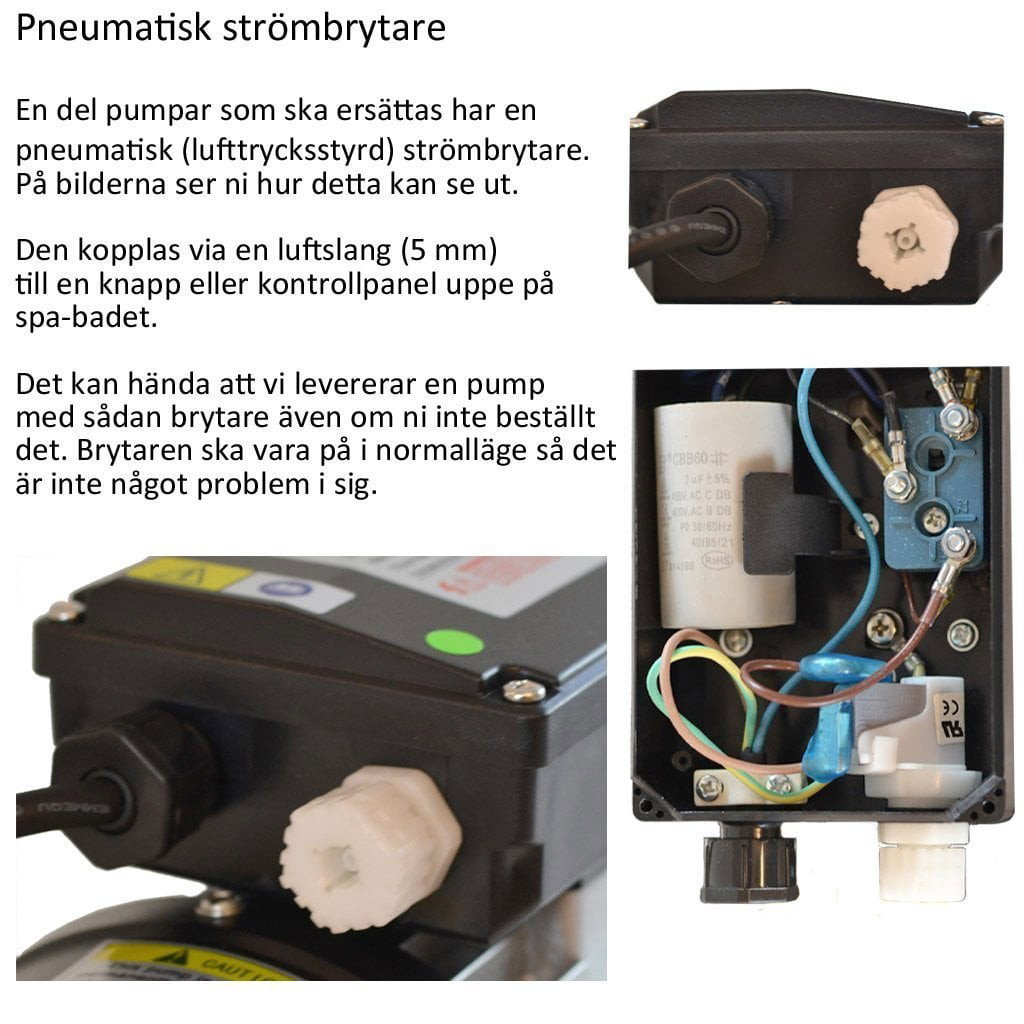

| Pneumatisk strömbrytare | Finns som tillval. Används nästan uteslutande på spabad där det saknas elektronisk styrpanel. Om din pump har en tunn luftslang som går från el-dosan till en knapp på spabadet, då behöver du ha en pneumatisk strömbrytare på din ersättningspump. |
| Ram storlek (frame size) | 48F: 92 mm (3 5/8 tum) |
| Övrigt | - Byggd för kontinuerlig drift
- Överhettningsskydd från T.I.
- IP55
- Pumphus och impeller av förstärkt plast
- Motorram av aluminium
- Levereras oftast med sladd men utan kontakt. Vår rekommendation är att återanvända sladd/kontakt från pumpen som ska ersättas, på så vis får man en sladd med kontakt som passar till styrboxen.
|
Pump och pumphus |
|---|
| Ram storlek (frame size) | 48F: 92 mm (3 5/8 tum) - Dvs cc-avstånd mellan infästningar till pumphuset |

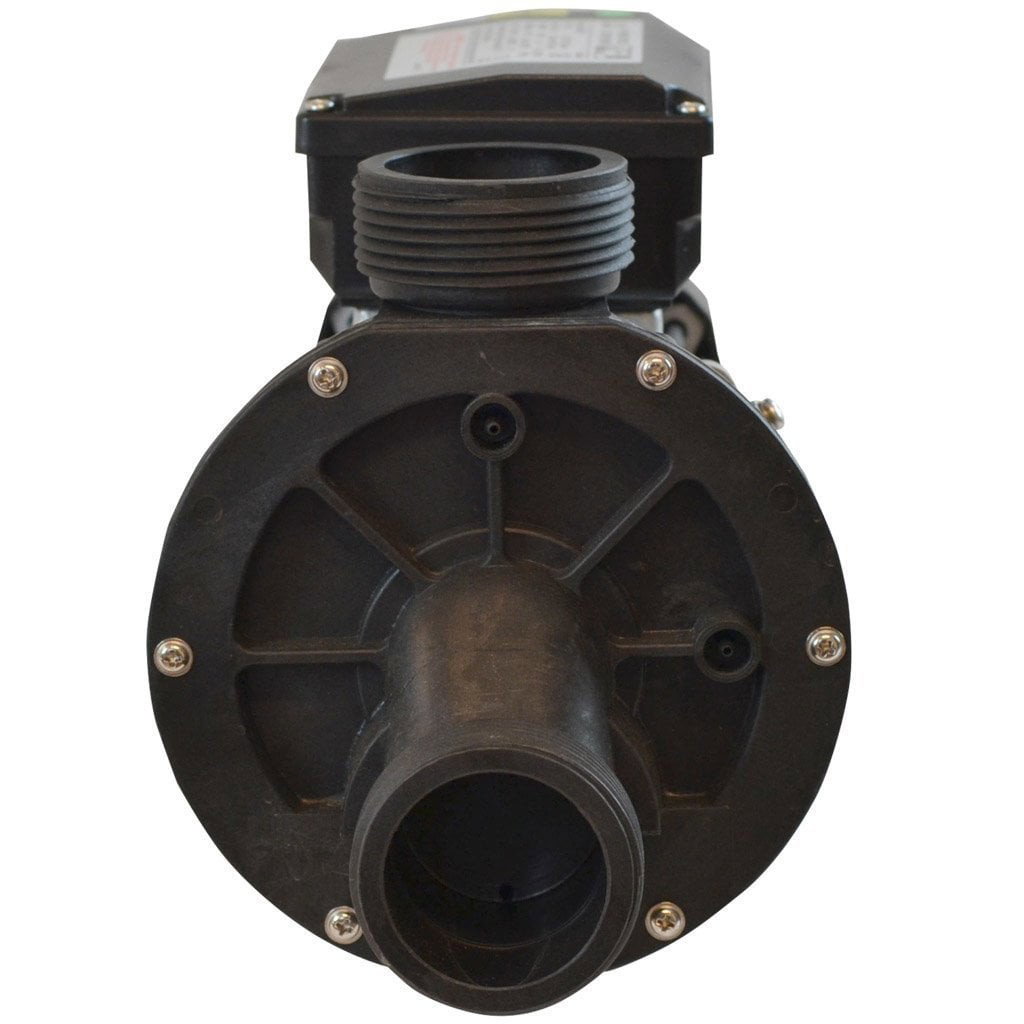

| Anslutningar | - Ytterdiameter över gängorna: ca 62 mm
- Gängstigning (avstånd mellan gängtoppar): 1/8 tum eller ca 3.1 mm
- Passar rör/slang: Ytterdiameter 50 mm eller 48.5 mm (1.5 tum)
- Sug-sidan: Centrerat / Botten
- Tryck-sidan: Centrerat
|
| Vridbart pumphus | Ja, i steg om 90 grader. Det är bara att lossa på 4 bultar och sedan kan pumphuset lätt vridas. |

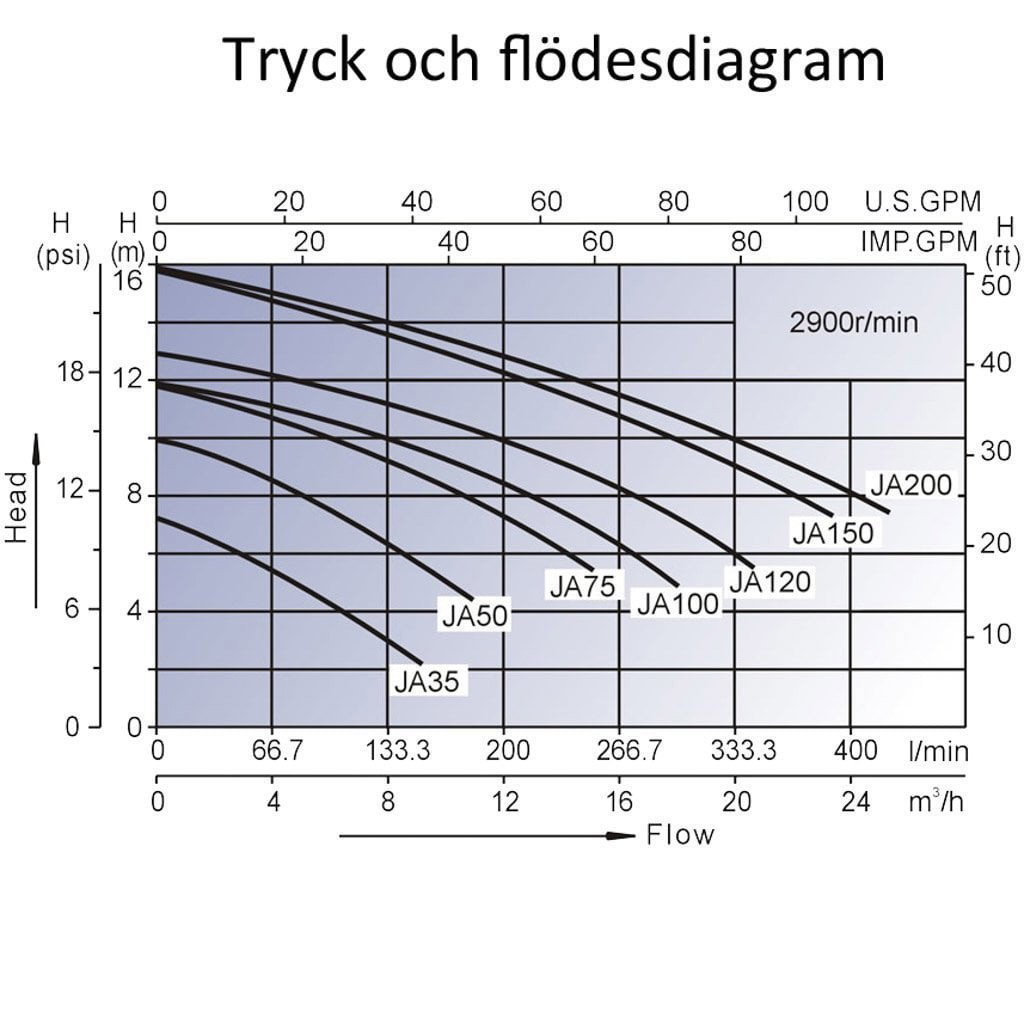

| Tryck och Flödesdiagram | |
Allmänt |
|---|
| Används i bl.a. | Kina-bad, AMC Winer Spa, Spa Serve, DanZ Spas, spabad från t.ex. Rusta, Bauhaus, Beijer, Swebad, med flera. |
| Ersätter bl.a. | |
| Lagervara | Finns vanligtvis i lager |
| Utvändiga mått | | Modell(er) | Längd mm | Bredd mm | Höjd mm | | JA35, JA50 | 317 | 183 | 153 | | JA75, JA100, JA120 | 350 | 205 | 153 | | JA150, JA200 | 405 | 215 | 186 |
|

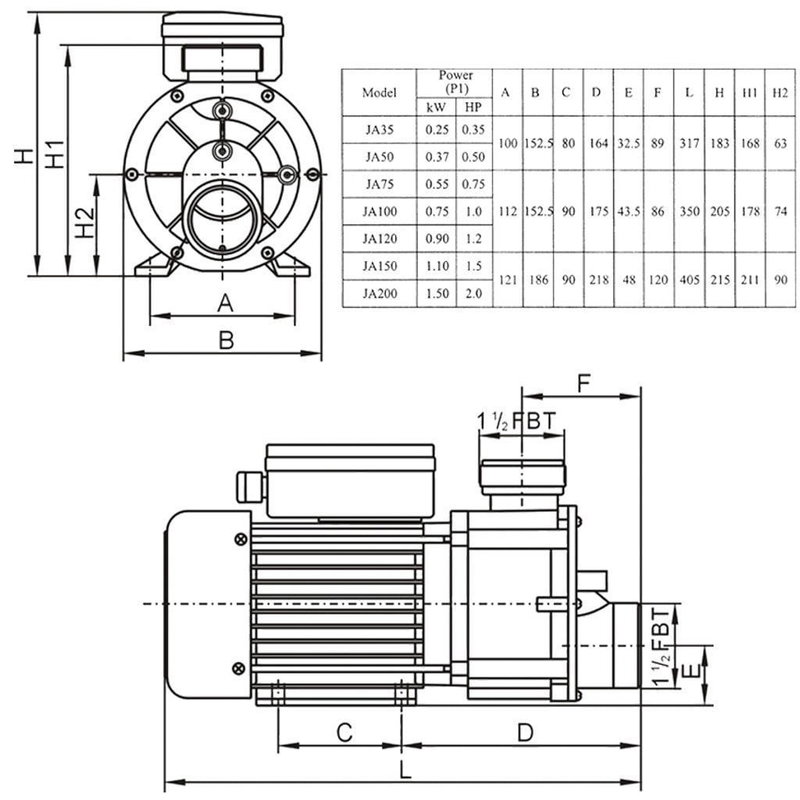

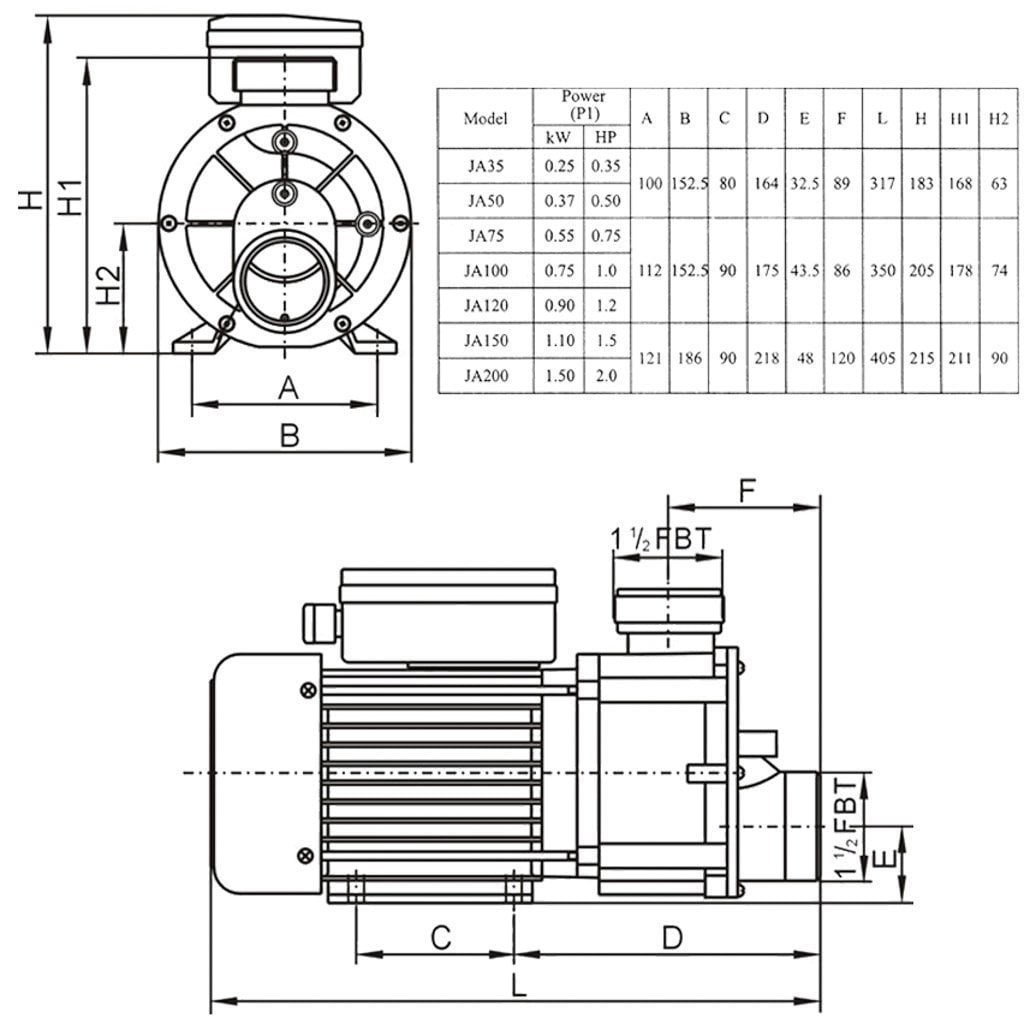

| Ritning | |
| Övrigt | Dessa pumpar tillverkas med olika färg på motorn, t.ex. silver, svart, röd, gul. Det är enbart kosmetiskt, det är ingen skillnad på kvalitet eller prestanda på pumpen. |
| Reservdelar | Komplett pumphus, impeller, axeltätning, delbar mutter (ersättning för trasig löpande mutter), Pumpfäste 4st M8 78 mm inkl vibrationsdämpare |
| |
| Alternativa namn / modellnummer | Vi har noterat att vissa av våra konkurrenter felaktigt anger att Spanet XS3C, Spanet XS-3C skulle motsvara en JA50 men det motsvarar en JA35. |
