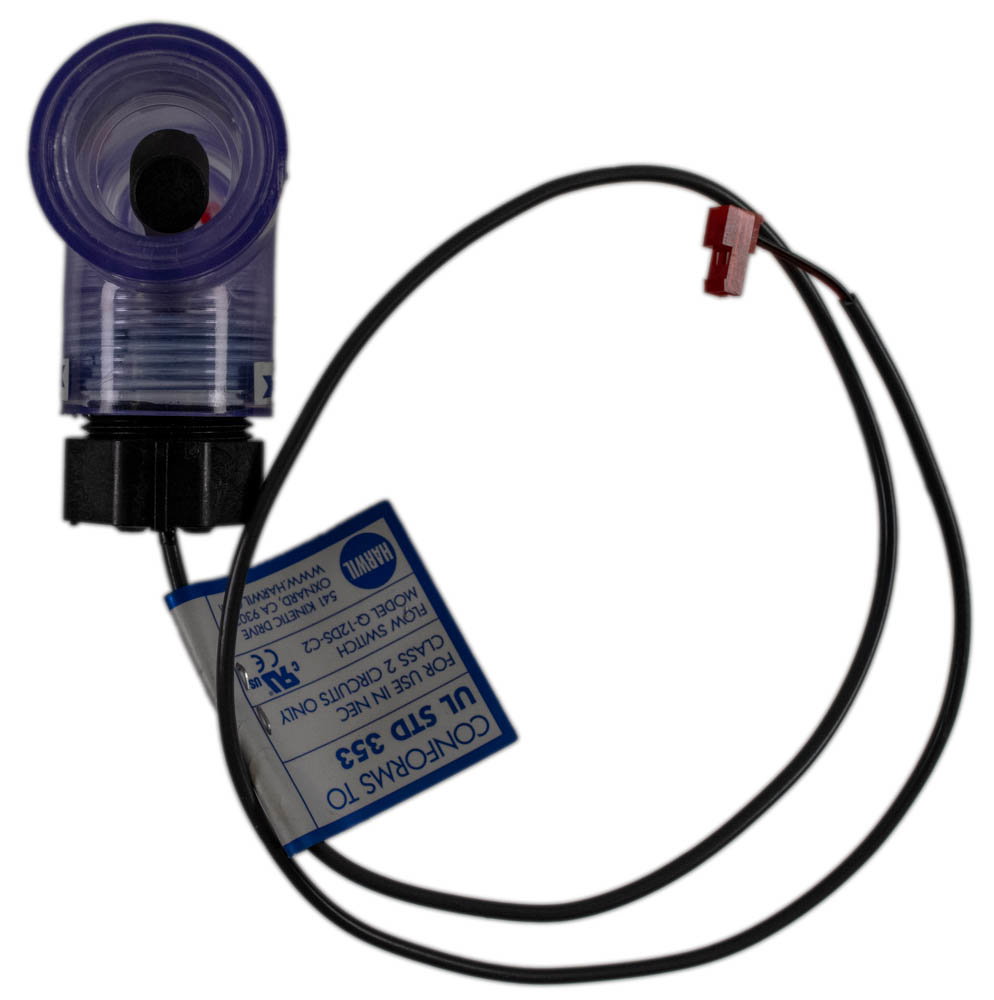

Harwil Flödesgivare för Dimension One

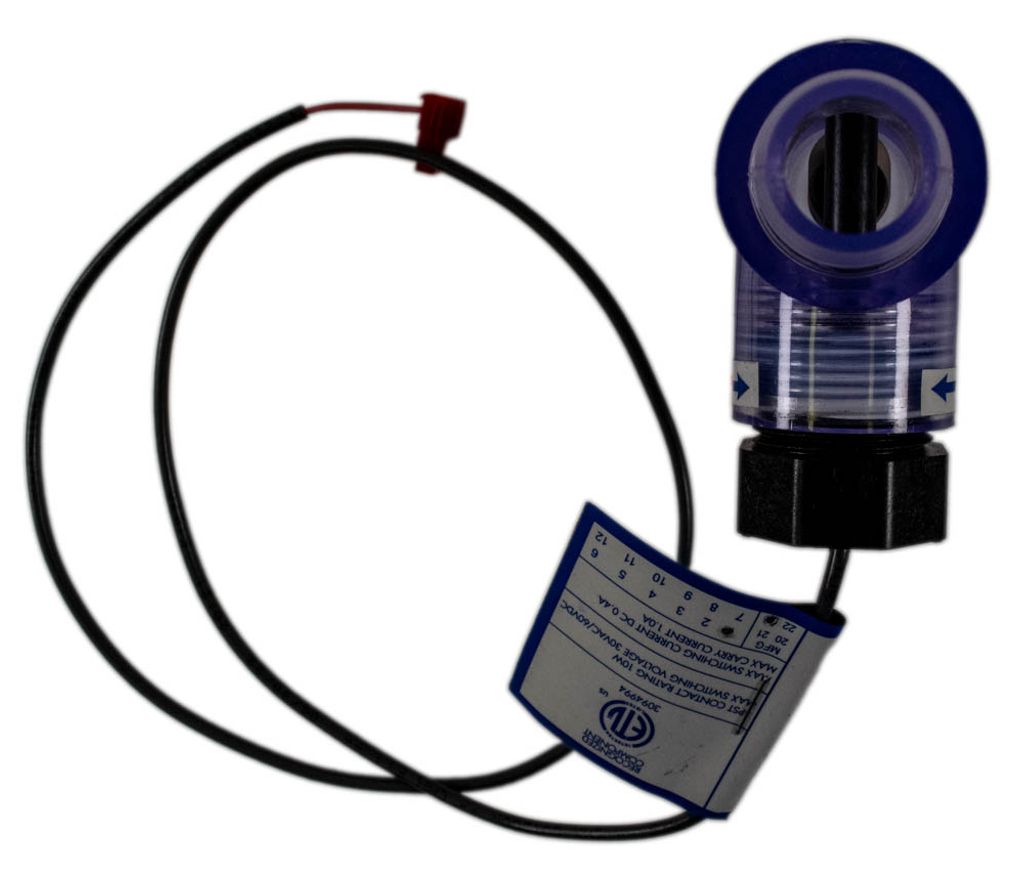

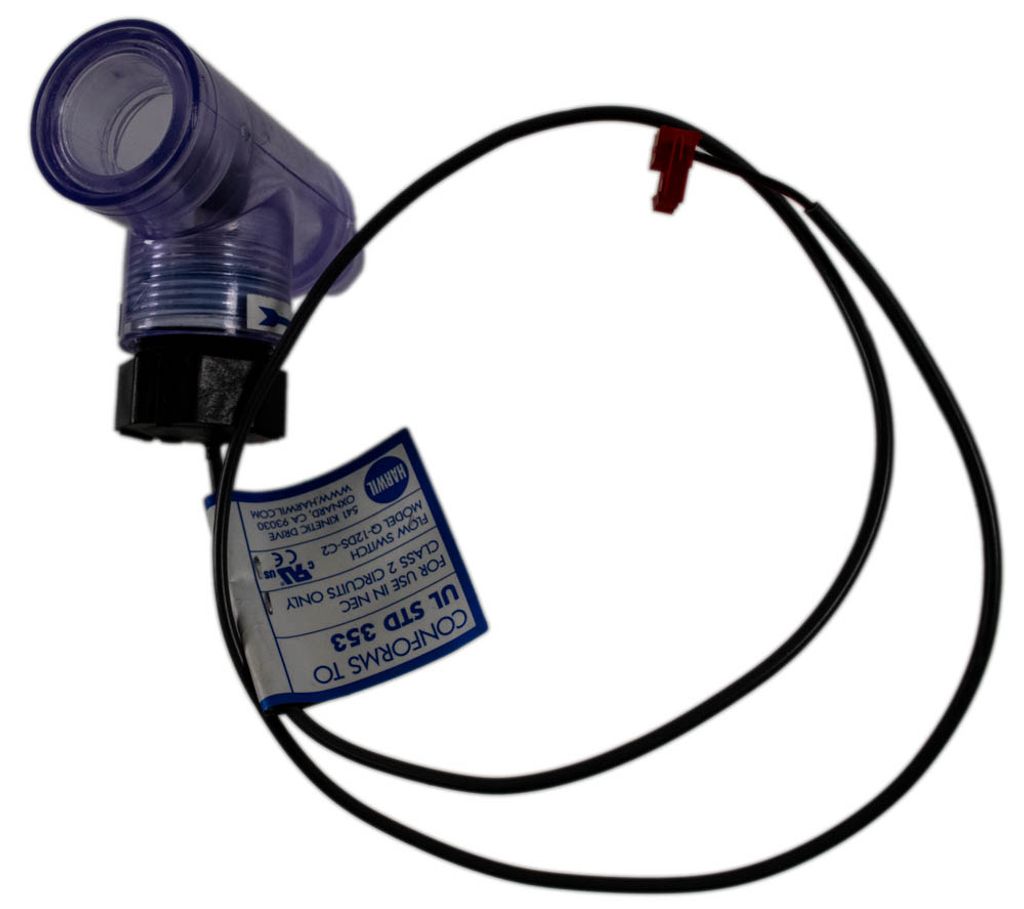

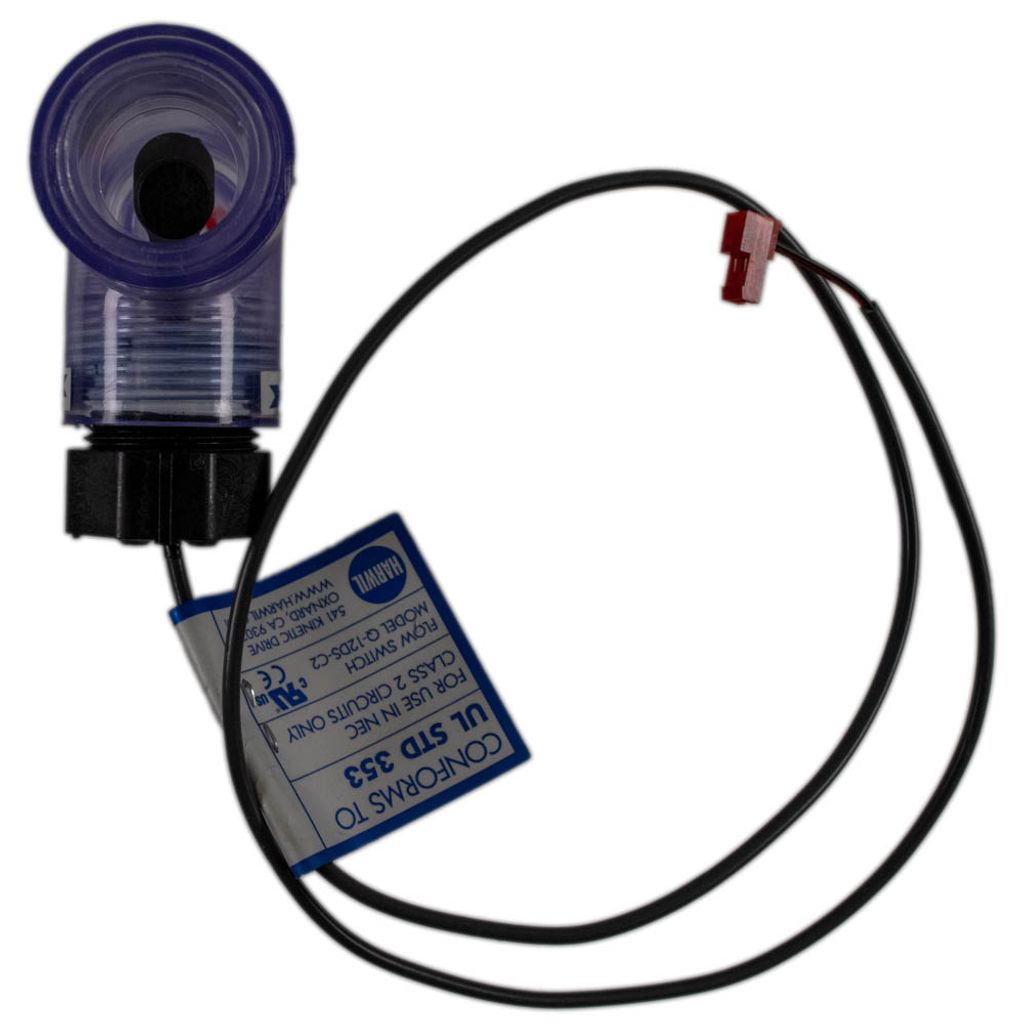

Denna flödesbrytare finns vanligtvis i Dimension One-badtunnor. Den ser till att cirkulationspumpen skickar tillräckligt med vatten in i värmaren för att undvika risk för överhettning. Om flödet är tillräckligt fastnar magneten på sensorstaven och flödesinformationen skickas till styrsystemet.

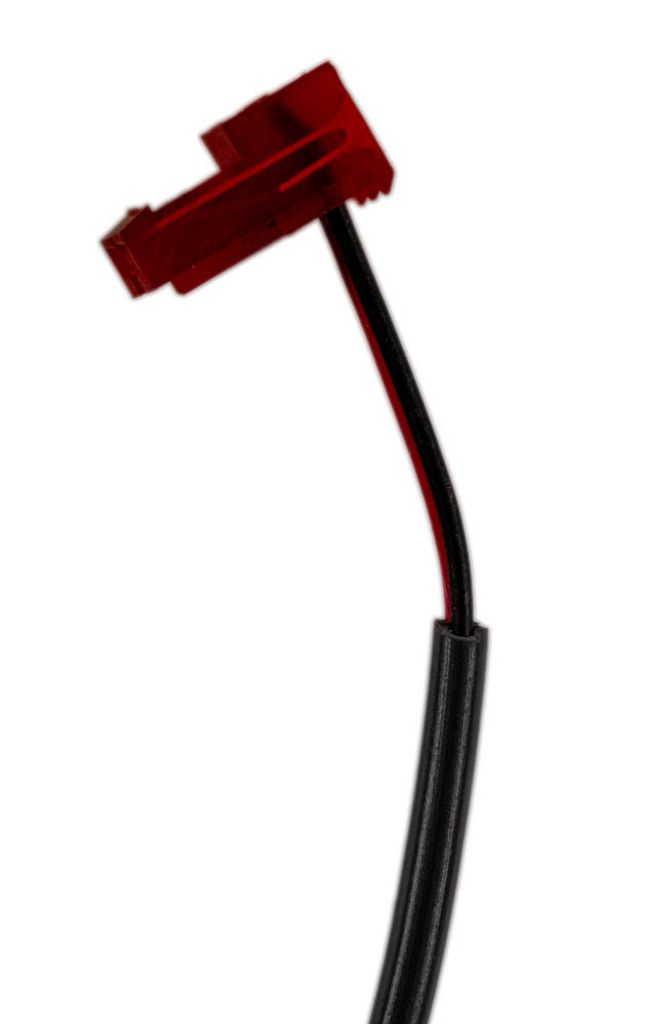

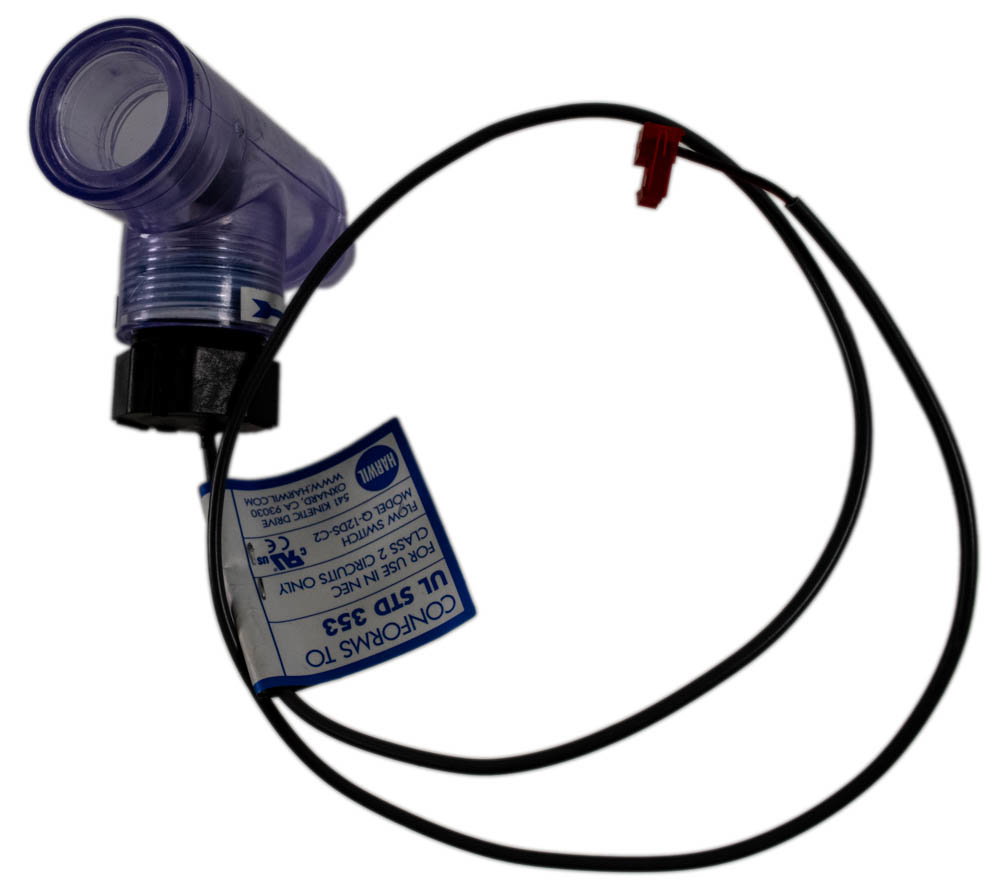

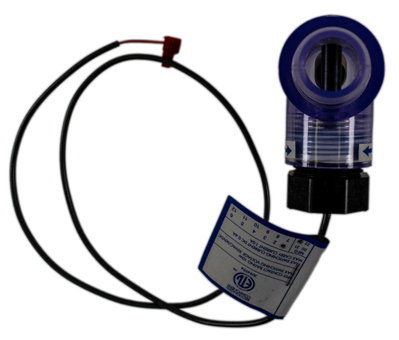

Den levereras med en 1-meters kabel, med en 2-stifts honkontakt .

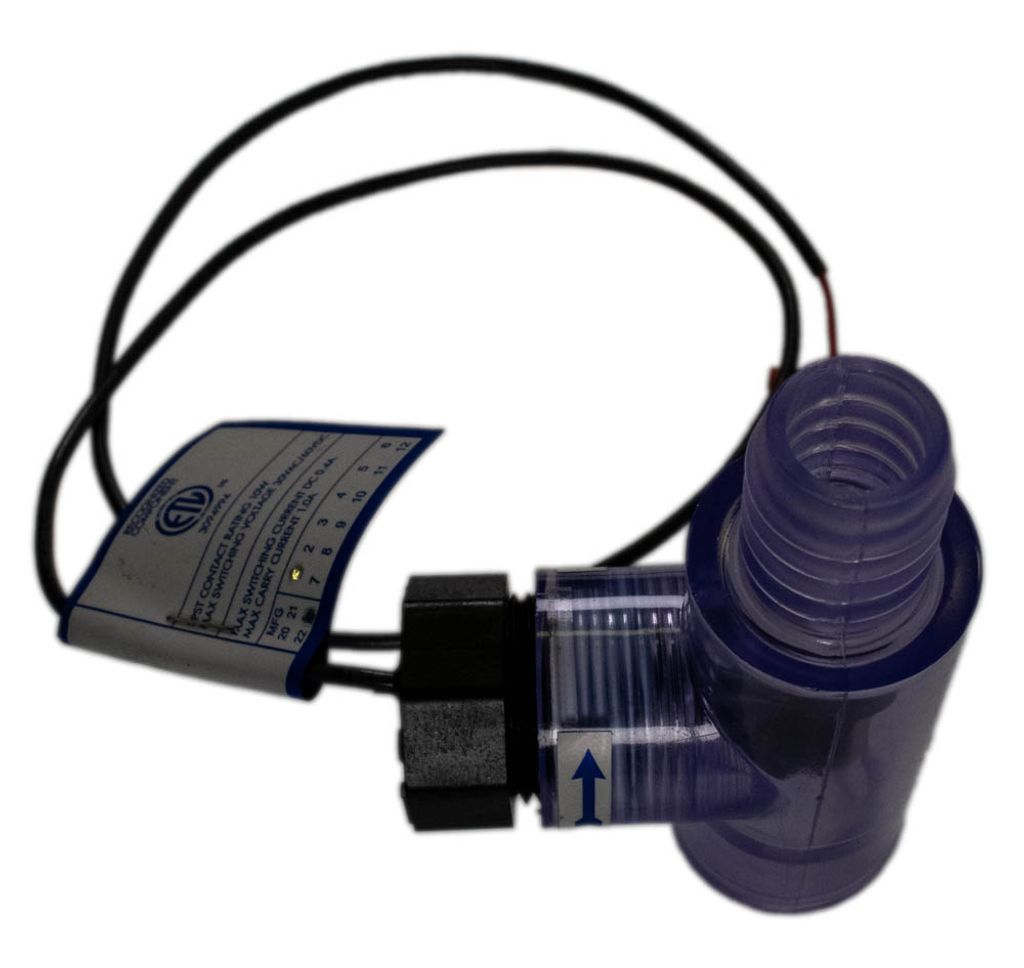

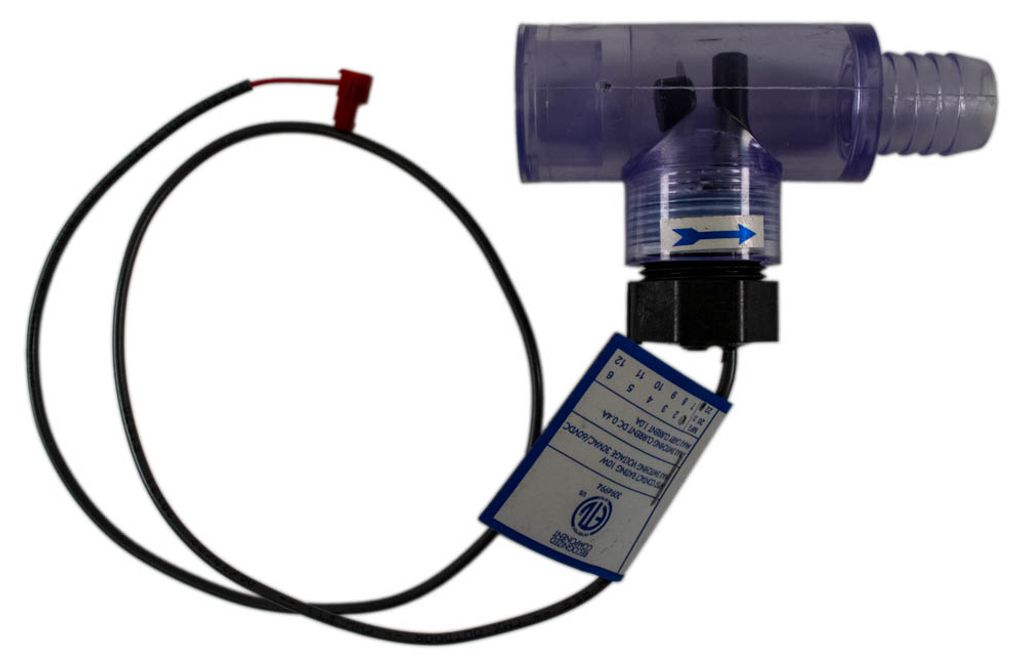

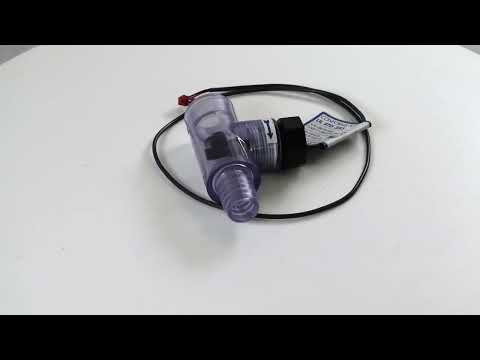

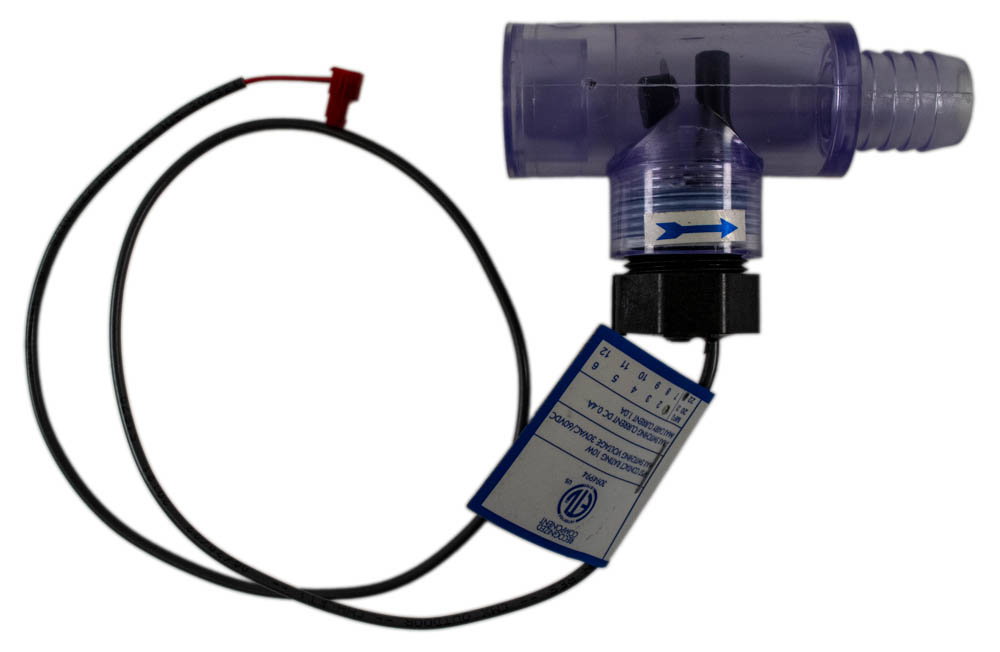

Den genomskinliga plast-t-shirten har en hullingförsedd röranslutning för 3/4" flexibelt rör på ena sidan och en slät anslutning på andra sidan.

Mått
Längd: 98 mm
Höjd: 68 mm

Flödesbrytarens mått (storlek "Small", i rött på diagrammet)
Gängdiameter: 27 mm
Kroppslängd: 28 mm
Total höjd: 61 mm

Anslutningar
1/2" Spg. x 3/4" Barb

Det finns flera versioner av denna Harwil flödesbrytare, alla med referensen Q-12DS-C, med olika gänglängder och storlekar (se diagrammet mittemot). Detta är storleken "Small".

Referenser

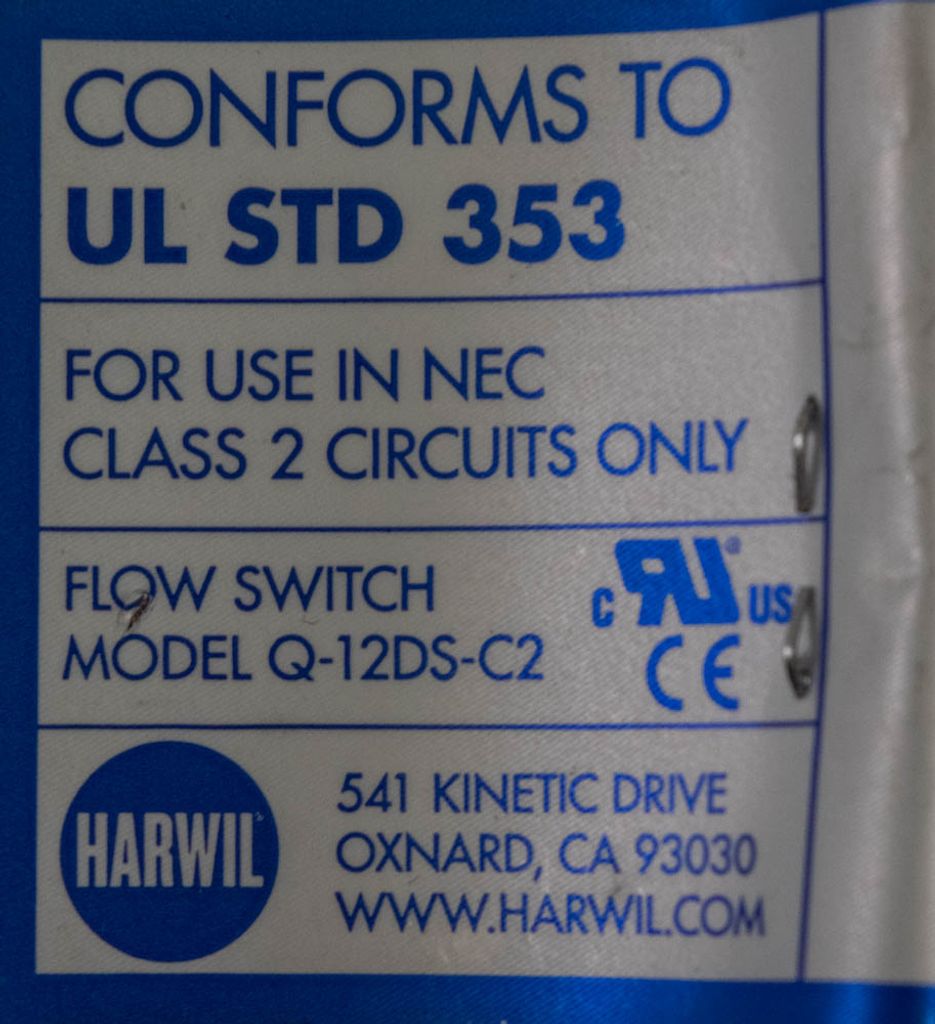

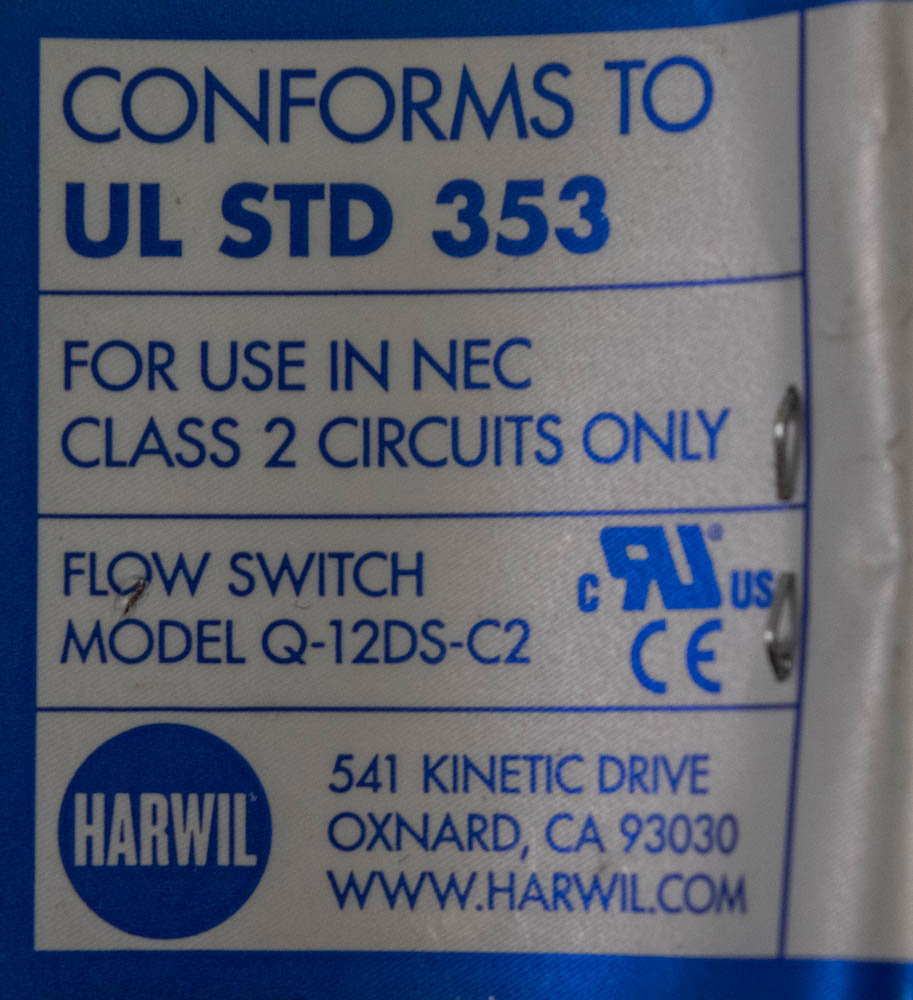

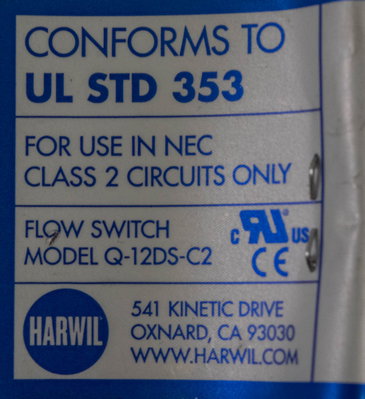

Harwil (endast flödesvakt): Q-12DS-C2
Harwil (flödesvakt + tee): Q12DSCSLA
Dimension ett: 01512-199
