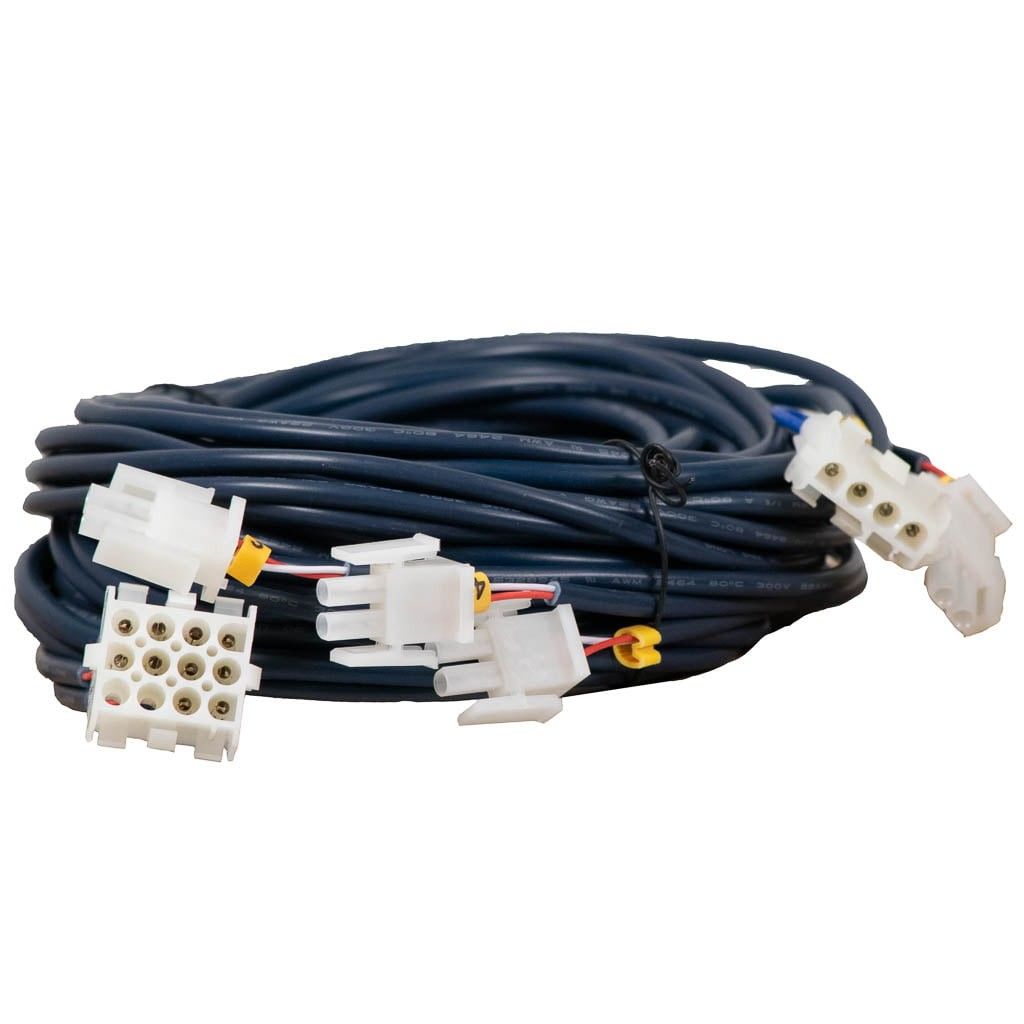

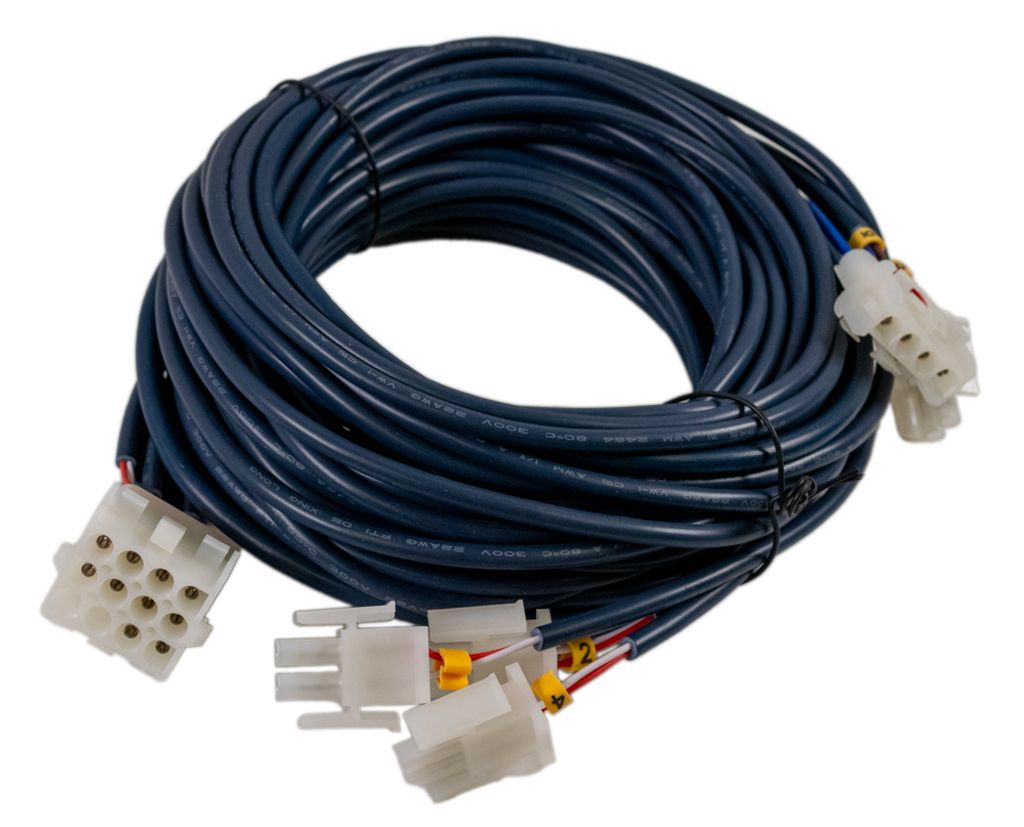

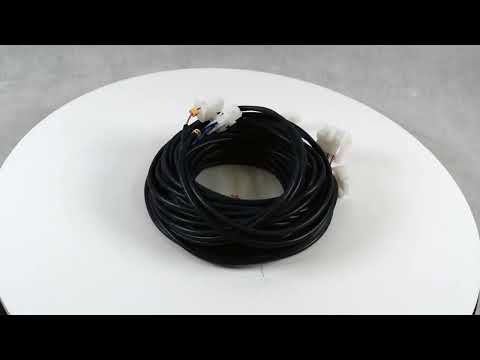

Aquatic AV wiring harness

Detta ledningsnät är en del av Aquatic AV spa-ljudsatsen. Den inkluderar en strömanslutning från transformatorn till förstärkaren och distribuerar ljudet från förstärkaren till högtalarna och subwoofern.

Den 12-poliga kontakten ansluts till förstärkaren . Den röda och svarta strömkabeln ansluts till en 13 V DC-strömkälla, till exempel en Aquatic AV- transformator . Fyra kablar ansluts till högtalare och en till en subwoofer.

Den är installerad på spa som tillverkas av bland annat Sunrise Spas, Wellis, Aquavia och Clearwater.

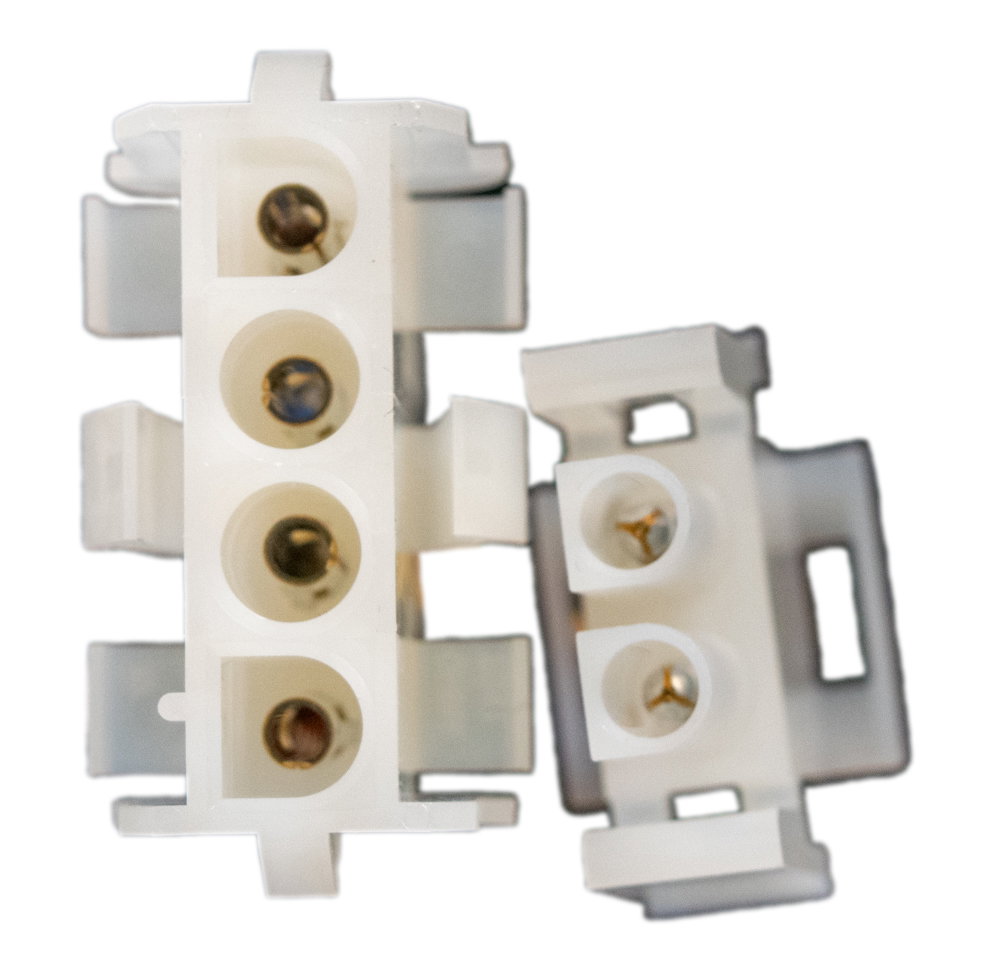

Kontakter

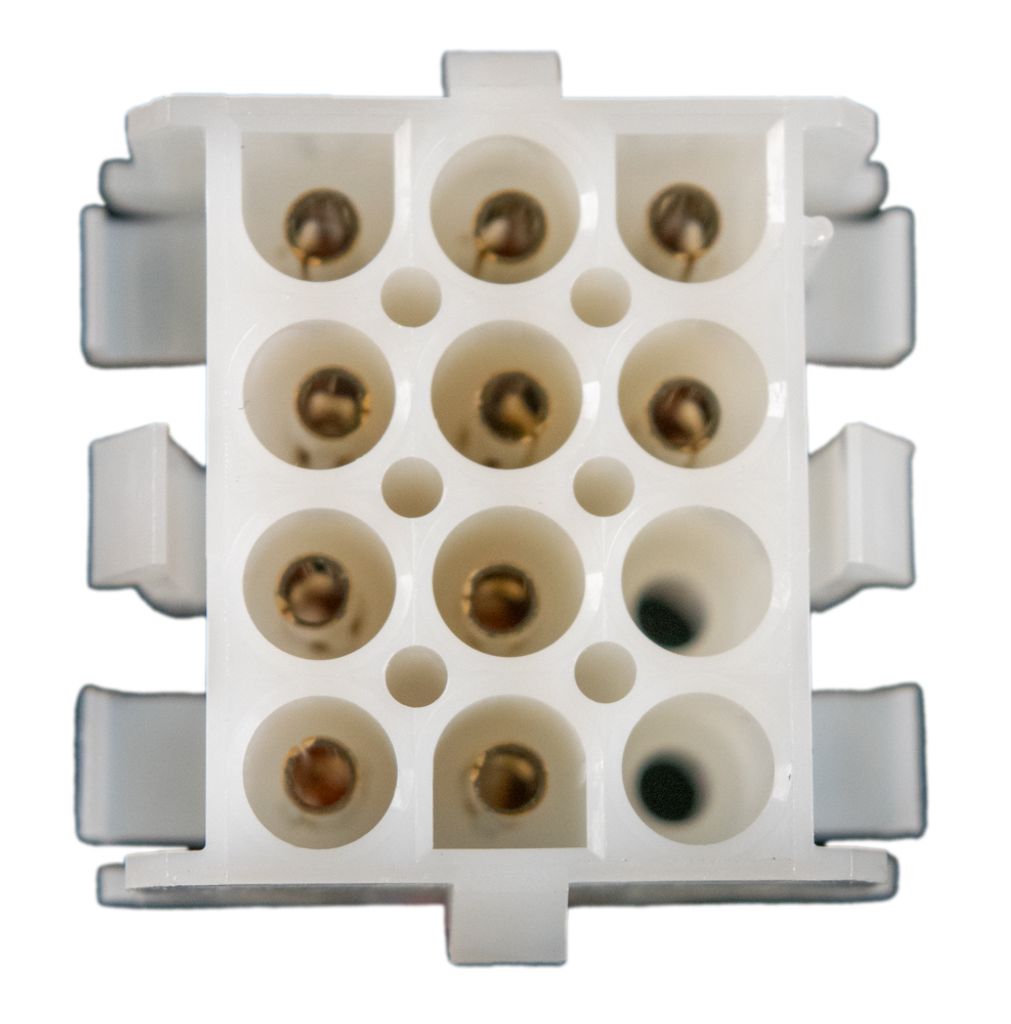

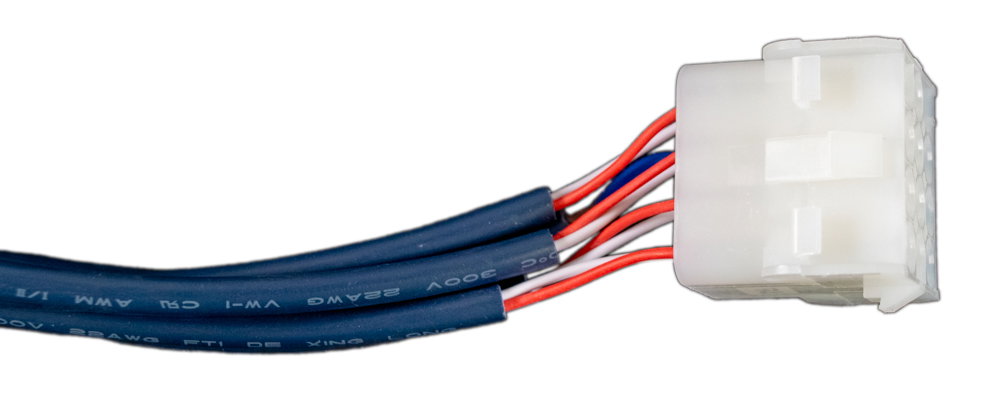

Förstärkare: AMP 12-stift
Transformator: 2 spadarkontakter

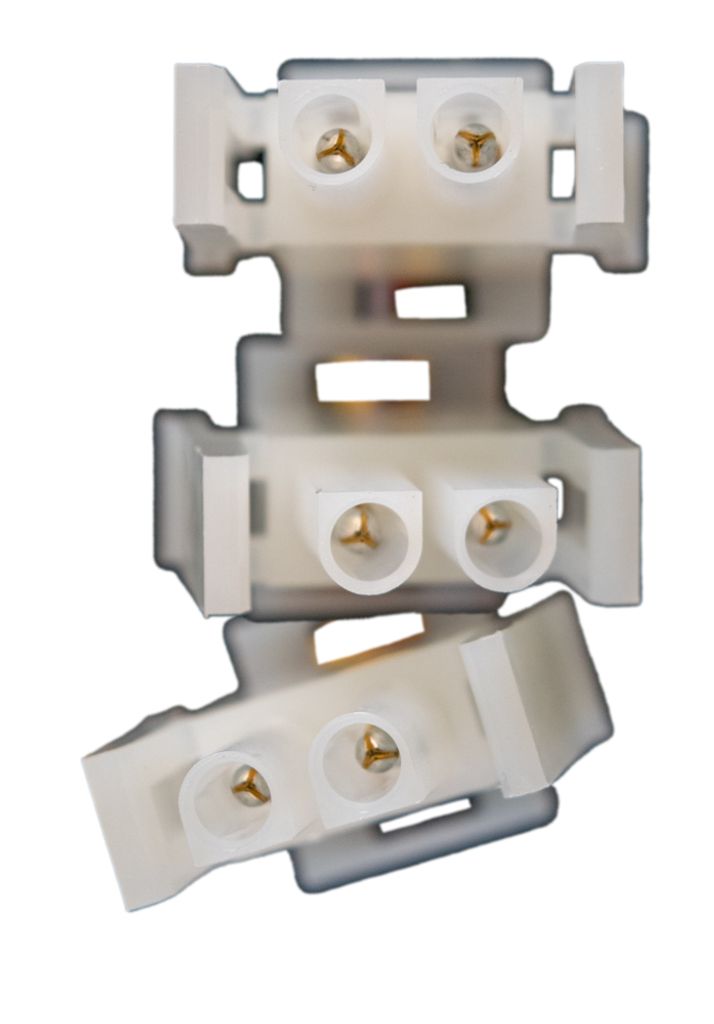

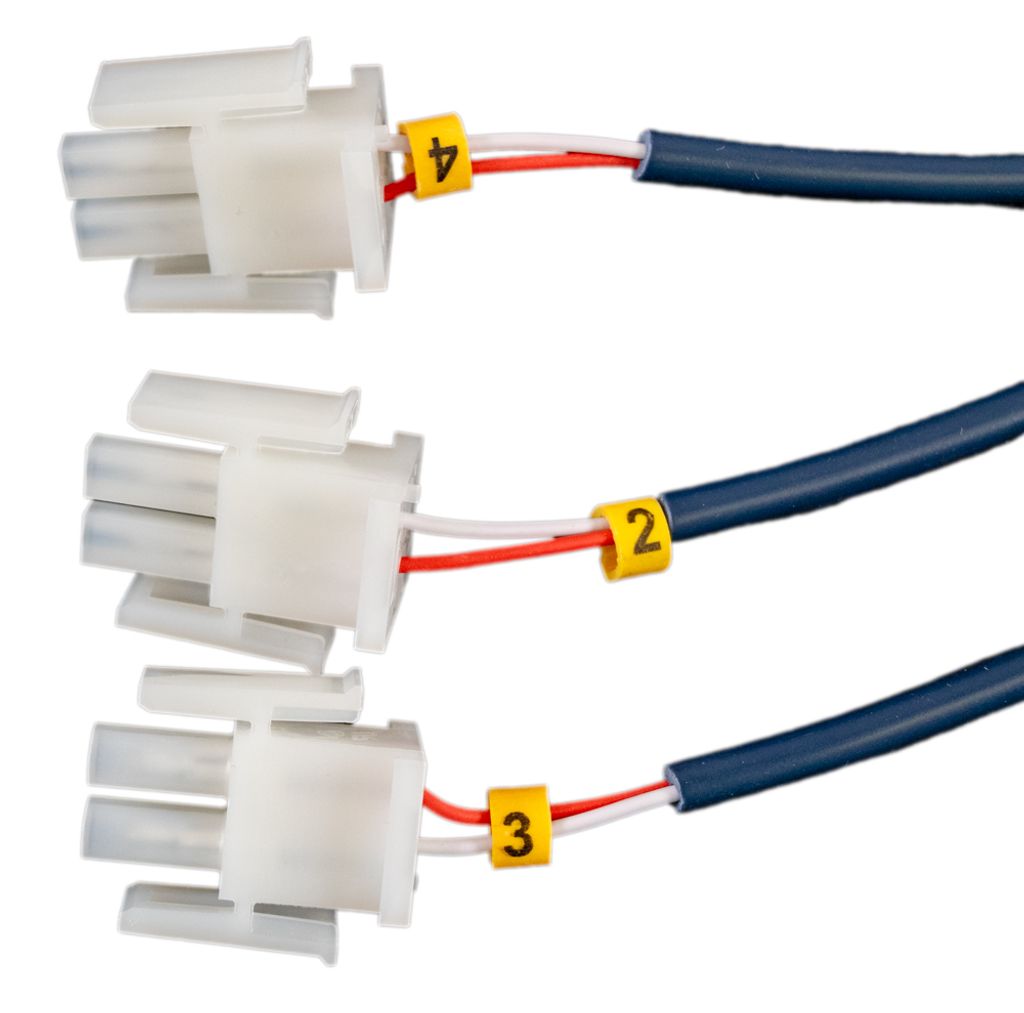

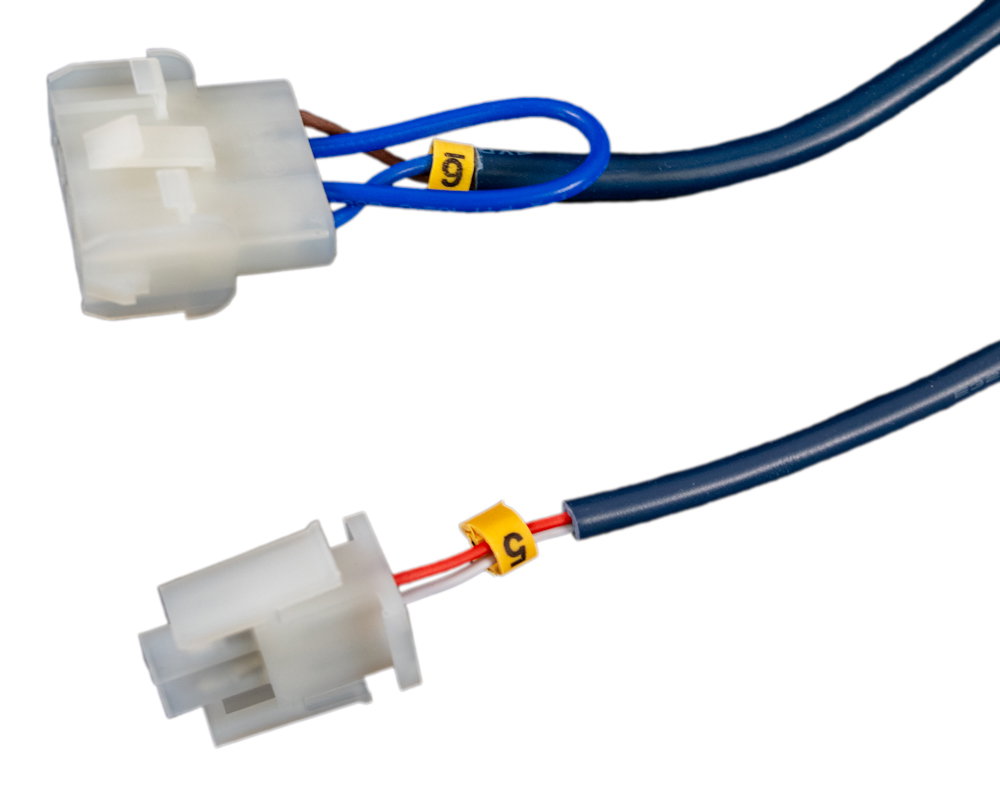

Högtalare: 4 x AMP 2-stift

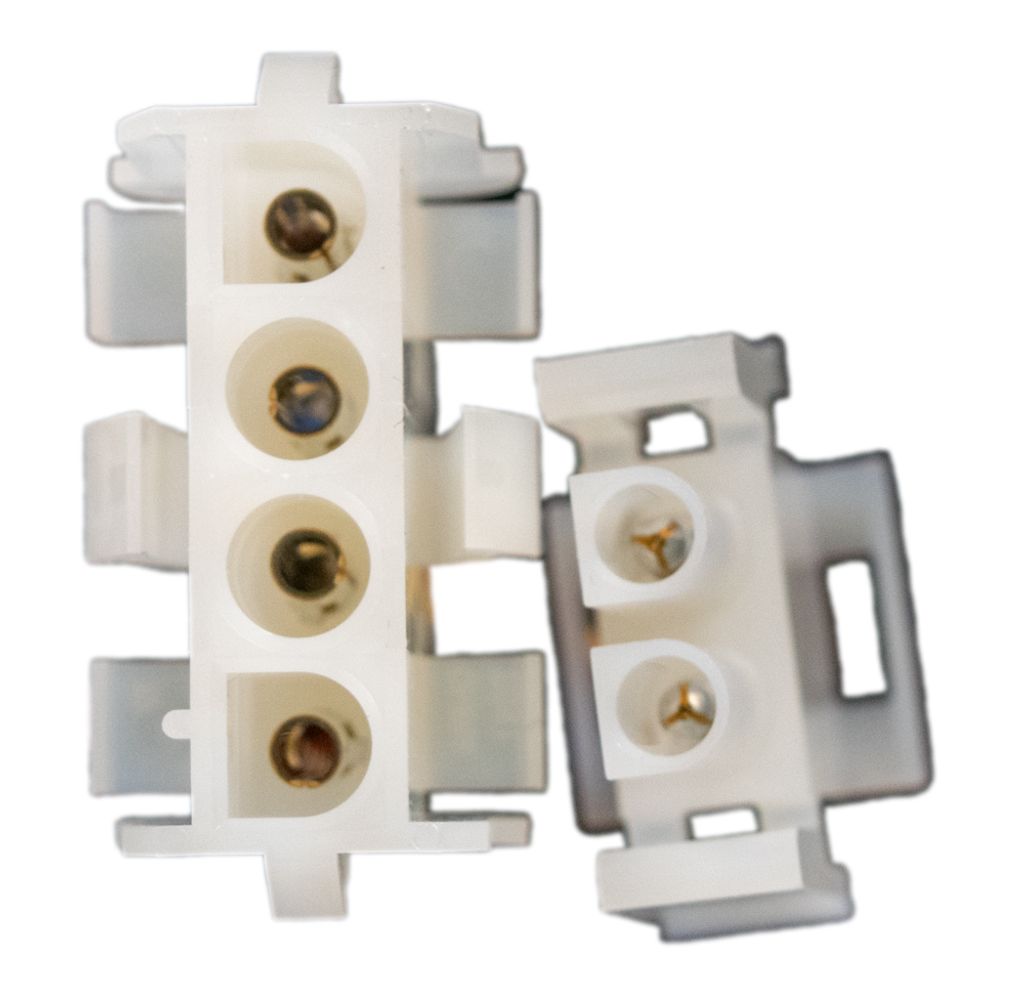

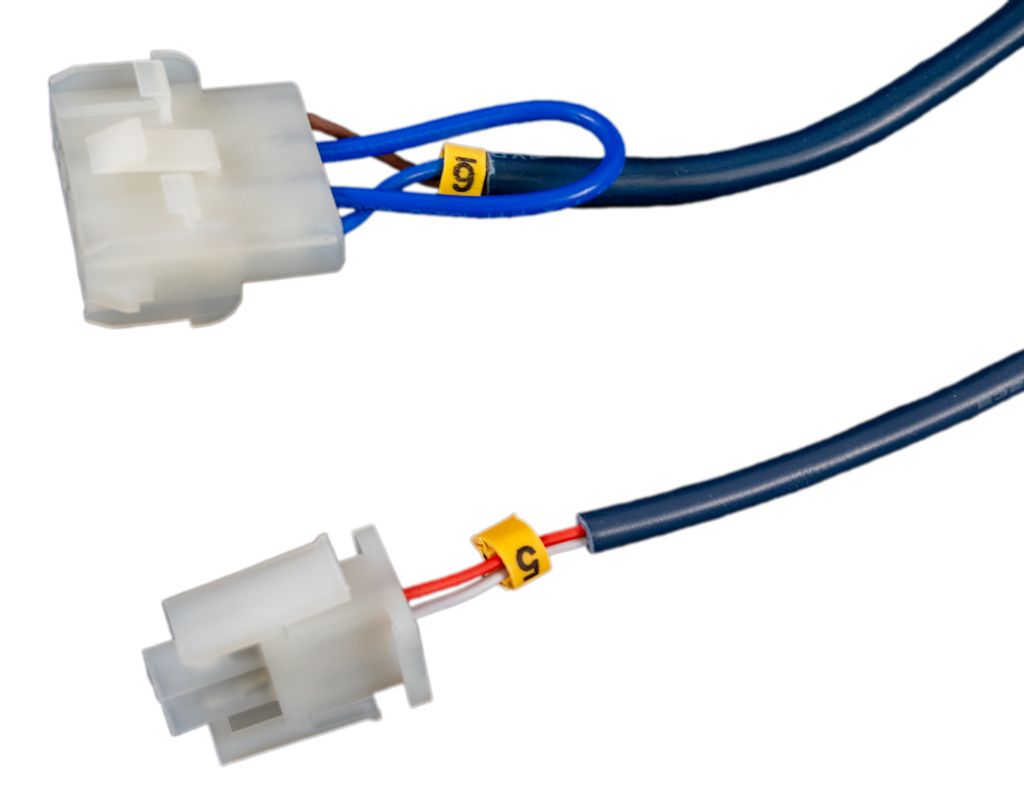

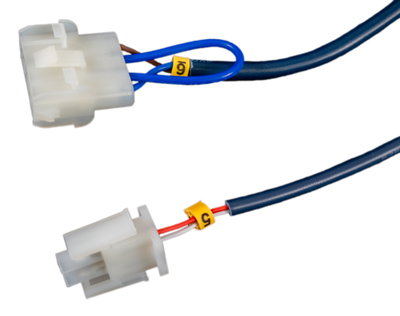

Subwoofer: AMP 4-stift

Kabellängder

• Effekt: 60 cm
• Högtalare 1: 75 cm
• Högtalare 2: 260 cm
• Högtalare 3: 320 cm
• Högtalare 4: 450 cm
• Subwoofer: 190 cm

Artikelnummer

• Aquatic AV: AQ-UNH-2
• Wellis: ACM0894
